AdvancedSkeleton(MAYA骨骼插件)v5.712免費版

AdvancedSkeleton是一款小巧實用的專業化Maya骨骼綁定插件，AdvancedSkeleton功能強勁，具備了很強的可控性，并且軟件支持骨骼自定義，身體配置方面不再做限制，可以根據需要設定骨骼的種類和樣式。AdvancedSkeleton軟件操作簡便，支持拖拽操作。

軟件特色

1、不再局限于預先設計好的FitSkeleton，而是可以創建任意的FitSkeleton;具有本地旋轉軸和旋轉度，并可控;

2、可以從AdvancedSkeleton 回到FitSkeleton，方便你做些改變?nèi)缓笾亟ˋdvancedSkeleton;

3、AdvancedSkeleton支持拖拽“Selector Designer”;

4、在身體配置方面不再做限制，可根據需要設定骨骼類型和樣式。

使用方法

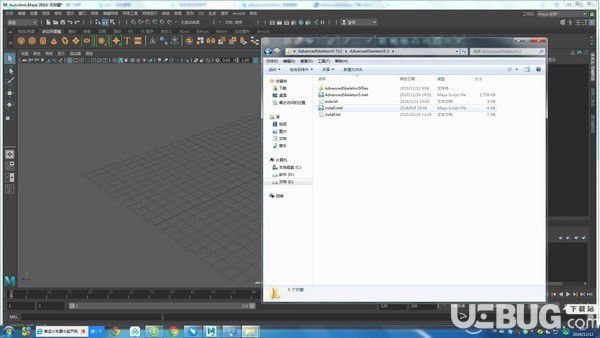

1、打開下載安裝包，找到install.mel文件;

2、將install.mel文件拖入Maya界面;

3、釋放鼠標，完成安裝，工具欄出現advanced Skeleton插件圖標;

4、點擊對應圖標，調用advanced Skeleton插件相關功能界面。

功能介紹

1.advancedSkeleton的工具欄，點擊Fit按鈕，彈出骨架選擇。

biped.ma：兩足角色骨架，包含眼睛和關節扭曲細節的設定，適合較為寫實復雜的角色(人類，猴子，猩猩，松鼠)。

biped_simple.ma：簡易兩足骨架，沒有眼部控制器，適合于兩足卡通角色。

bug.ma：六足蟲類骨架(螞蟻，甲蟲，蝗蟲，螳螂等)。

quadruped.ma：四足類骨架，適用于常見的四足動物(狗，貓，牛，馬，羊)。

2.通過調節關節的位置，讓骨架匹配角色的外形。

使用了locator定位器的部位，插件會自動調節控制器的朝向，因此我們不用去變更關節的朝向(jointOrient)，手臂的根關節可以進行旋轉對位;但是，手指的關節控制器則依賴于關節的朝向，因此，在改變手指部位關節時，要注意將關節的旋轉數值歸零，并調整好關節朝向。

方法：

(1)選擇每個手指關節，將通道欄中的Rotate數值全部設為0，通過移動來完成關節的定位;

(2)選擇手指的高層級關節，執行Skeleton->OrientJoint命令，Orientation選擇XYZ

(3)選擇手指最末端的關節，執行Skeleton->OrientJoint命令，Orientation選擇None。

注意，黃色弧線的曲線由于預設了驅動關鍵幀，因此在生成骨骼控制系統前，不要調節這個曲線上的屬性觀看動畫，因?yàn)樗鼤?huì)改變你好不容易設置好的關節位置。你可以通過縮放手柄改變弧線的大小和位置，但是最好不要去改變它的自定義屬性數值。

3.選擇骨架的根關節(髖部關節)，然后點擊advancedSkeleton的工具欄的Adv按鈕，完成骨架的鏡像以及控制器的生成。

如果想增加一些額外的關節，應該在執行Adv按鈕功能后再進行，否則插件執行會出現問題。

4.先不用急著蒙皮，點擊Adv按鈕右邊的Util按鈕，彈出一個組件窗口，可對已完成控制器綁定的骨架進行一些增強操作。

Rebuild可對骨架系統進行復位;

Skinning可對控制器進行復位;

SkinCage：皮膚封套，有點類似Maya2011加入的交互式蒙皮工具，但可控性更好，推薦使用;

PolyBoxes：多邊形包裹盒，因?yàn)椴痪邆涔饣^(guò)渡，比較適合于機械類蒙皮。

CharacterSet：角色組，也就是Maya中的角色組創建功能，點擊Create按鈕，插件會將它系統下的骨骼控制器加入動畫角色組中。

其他功能用到的不是很多，這里就不進行介紹了。

點擊Utilities窗口SkinCage欄的Create按鈕，創建一個皮膚封套。

5.插件會創建三個物體層，分別放置皮膚封套的關節控制曲線(綠色表示)，關節間控制曲線(紅色表示)以及皮膚封套的多邊形包裹框。默認情況下，多邊形包裹框被設置為不可編輯，我們應通過方形曲線來控制包裹框的位置和大小。Mirror功能用于鏡像左右的方形曲線。

6.完成了皮膚封套的設置，選擇角色模型，點擊SkinCage欄下的CopySkinToSelectedMesh按鈕，將皮膚封套默認的蒙皮權重復制到模型上面，直接完成了角色模型和骨架系統的蒙皮操作。

7.點擊SkinCage下的Delete按鈕，刪除已經完成使命的皮膚封套系統，然后使用Maya的蒙皮編輯工具(筆刷繪制或者直接對點的權重進行數值分配)，進一步優化角色的蒙皮效果。

點擊插件工具架的Face按鈕會彈出一個表情綁定窗口，可增加控制模型點的面部關節;Pose按鈕對應姿勢設計窗口，用于存儲用戶的角色姿勢關鍵幀。最 右邊的兩個圖標按鈕(角色控制器和表情控制器的選擇窗口)，是通過插件提供的SelectorDesigner所設計的范例模板，用戶可以點擊UI按鈕，使用SelectorDesigner設計自己的控制器選擇界面。Help當然就是插件的幫助文檔了。

8.解決模型關節部位的動畫穿插有很多方法，常見的如：使用影響物體，增加子關節數量，blendShape控制，肌肉系統等等。我使用雙四元數(DualQuaternion)的蒙皮方式進行輔助，這在一定程度上也解決了關節被壓扁變形的問題。

(1)選擇蒙皮的角色模型，進入屬性編輯器中的skinCluster節點，將SkinningMethod更改為WeightBlended;

(2)使用Maya的權重繪制筆刷，將WeightType設置為DQBlendWeight，在關節部位繪制雙四元數蒙皮權重。

Maya2011的權重鏡像功能還不支持DQ權重，因此需要手動繪制對稱的部位。

9.選擇長襪、鞋子、手鏈，執行蒙皮操作：Skin->BindSkin->SmoothBind(蒙皮方式要設置為WeightBlended)。接著選擇角色模型，按鍵盤shift加選新蒙皮的模型，執行Skin->EditSmoothSkin->CopySkinWeights，將角色的蒙皮權重復制到鞋襪模型上(手鏈只復制權重給絲帶部分，而細繩和珠子僅受單根手腕關節的蒙皮影響)。

眼球僅接受眼部關節的蒙皮控制，帽子和帽子上的蝴蝶結僅接受頭頂關節的蒙皮控制。

10.新添加一個關節作為胸部根關節的子級，然后將它和項鏈進行蒙皮操作，目的是控制項鏈的一些細微運動。

角色模型和一些部件已經完成和骨架的綁定，而服裝由于需要使用內核布料系統，因此這里暫時不做任何處理。
