LayoutEditor(電路圖繪制軟件)v20211015免費版

LayoutEditor是一款專業的電路圖繪制軟件。本軟件一條龍包攬程序設計和編輯版面的MEMS及集成電路制造功能。不論是基礎電路制作還是集成電路制作都非常適合，支持適配業內常見的電路板燒制設備，支持一定的多芯片模塊(MCM)制作。

軟件功能

1、原理圖驅動布局

使用布局軟件時，從原理圖創建設計是一項普遍的任務。所述LayoutEditor包括SchematicEditor并且還可以讀共同示意/網表格式。原理圖與布局鏈接。該集成允許在不限制免費定制設計的情況下創建簡單的布局?？梢詮牟季种袨閮?nèi)置或外部布局與原理圖提取網表?；蛘咚梢杂脕?lái)模擬電路。

2、設計規則檢查器

驗證設計規則是設計流程中的重要一點。該LayoutEditor有一個集成的設計規則檢查與許多不同的規則檢查。違規行為不僅在列表中顯示，而且在設計中直接可視化。當然，所有設計規則檢查都適用于所有角度元素，并不限于通用的集成電路檢查。

3、文本生成

在輸出時通常會忽略文本標簽。轉換為真正的多邊形之前必須完成。只需點擊一下鼠標，LayoutEditor就可以做到這一點。不需要繪制字母。只需使用你最喜歡的矢量字體。該LayoutEditor支持所有常用的字體格式一樣常見True Type字體(TTF文件)。

4、3D視圖

二維設計有時可以退出抽象。該LayoutEditor允許你設計一個快速的三維可視化。設置可以在幾秒鐘內完成。3D模型/ 3D視圖可以導出并用于例如FEM分析。

軟件特色

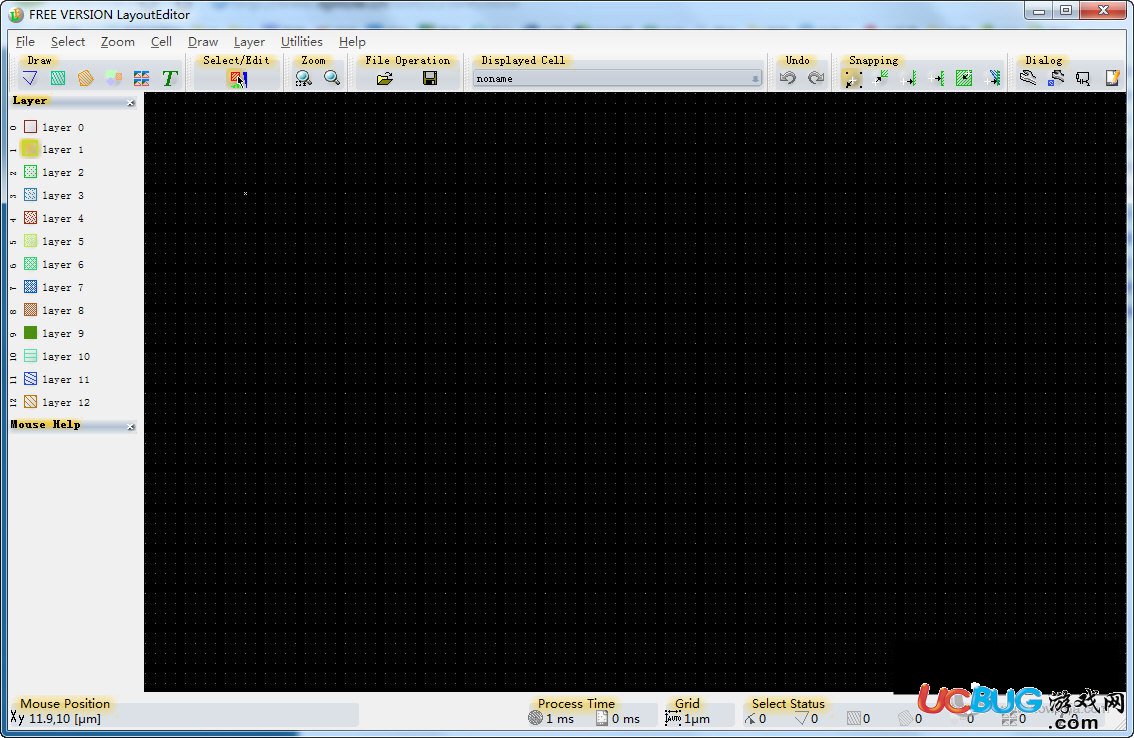

1、用戶界面

一個聰明的用戶界面一方面提供了出色的可用性，另一方面提高了生產力。這種虛擬挑戰是通過廣泛使用快捷鍵和鼠標按鈕/鍵組合以及清晰顯示這些組合來解決的。最重要的處理功能(如縮放和滾動)集成到每個功能中，無需單獨調用。

2、支持的文件格式

LayoutEditor不需要自己的文件格式。Calma GDSII文件格式被用作主要文件格式。它也可以與許多其他常見格式和一些不常見的格式一起工作：

GDSII，OASIS，OpenAccess，CIF，DXF，Gerber，LEF，DEF，SVG，Lasi，SOURCE，CSV，PNG，JPG，Alliance，Electromask，PS，EPS，ODB ++，EDIF，Qucs，Spice，...3、性能由于設計可以擴展到幾Gb的文件大小，因此性能是一個重要的因素。

LayoutEditor的所有重要功能都經過優化以處理巨大的設計。

特別說明
