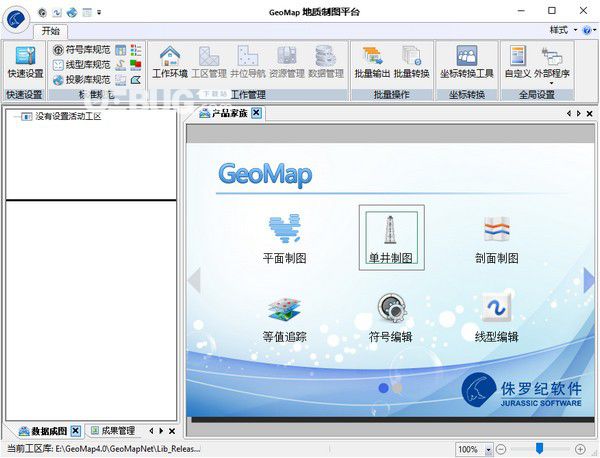

GeoMap(地質制圖平臺)v4.0免費版

GeoMap(地質制圖平臺)是一款地質繪圖軟件，功能強大，適用于石油勘探行業數字化制圖作業，豐富的編輯功能，幫助地質探查人員制圖，輕松完成各種圖紙的制作。

功能介紹

一、數字化制圖---充分利用資源

1、圖件轉換工具提供CGM格式、AutoCAD明碼文件(DXF格式)、GeoDraw圖件(MBF格式)、MapGIS軟件明碼文件和工程文件、MapInfo明碼文件(MIF格式)、雙狐圖件(DFD格式)和ArcInfo圖件(SHP格式)到GeoMap3.6的轉換功能。

2、從數據庫或數據文件直接導入生成井位、地名、曲線、等值線、斷層線、地震測線、地震工區、勘探區塊等數據，自動生成所需要的圖件要素。

3、支持井位、地名、巖性剖面、測井曲線Excel格式數據文件參與數字制圖，并允許文字代替符號索引號碼;且在數據生成井位的同時，允許生成相關的專題數據，如：油水氣柱子、數據十字、餅狀圖。

4、利用數據庫或數據文件直接生成測井曲線、地震剖面、綜合柱狀圖、統計圖、三角圖等專業圖元和點、線、面、文字等基本圖元，如：利用SEG-Y數據生成地震剖面。

5、利用單、四層符號庫，利用圖像快速進行光柵數據的矢量化。

6、 通過圖件轉換工具，可將現在Geomap圖件導出為CGM格式、Dxf格式(AutoCAD明碼文件)、Mif格式(MapInfo明碼文件)、Mapgis明碼文件等其它矢量圖件，便于實際工作需要。

二、標準化制圖---積累、共享、升值圖形資源

1、支持48種地球投影變換，適用于制作全球不同國家和地區及不同比例尺的圖件

2、支持石油工業制圖標準中的1000個專業符號，并提供擴充符號庫的工具

3、支持石油工業制圖標準中的各類線型，并提供擴充的工具

4、支持石油天然氣工業制圖標準中近300種標準顏色，并提供顏色表擴充功能

5、 提供圖形資源管理、Web發布、地理信息和勘探開發信息可視化工具，提供與之配套的二次開發工具

6、支持從文本文件、Excel、數據庫導入數據，實現數字成圖

三、編輯和修飾---工作量最小化

1、新增文字圖元支持各種字體顯示效果，如：長字體、左斜字等，提供文字輸入對話框便于文字圖元的繪制，支持任意旋轉，可靈活設置字間距和行間距。

2、支持符號圖元的單色模式、彩色模式和設計模式三種顯示效果，并支持符號筆寬系數調整與任意旋轉，強調顯示效果。

3、支持曲線、等值線、斷層線、地震測線之間的相互轉換，支持等值線高程值顯示位置的直接拖拽調整，以及距離測量和長度測量。

4、支持圖元同屬性選擇、圖層移動，對圖元可進行組合、拆分、頂對齊、水平等距、垂直等距、底對齊及頂?shù)罪@示調整等操作。

5、支持圖框、圖例框、比例尺、方向標、刻度軸、斷層線、等值線、測井曲線、地震剖面、地震測線、巖性剖面、統計圖、三角圖、數據十字、油水柱子等多種專業圖元。

6、支持經緯度、大地坐標、三度帶坐標及普通樣式的圖框繪制，并可在圖框中插入符號和圖片，美化圖框表現。

四、組圖---方便綜合性圖件制作

1、支持圖層按坐標或自由疊合，可實現不同投影圖件的組合;同時，導入且按坐標疊合的圖層，具有依當前圖幅自動剪裁的功能

2、支持單一圖層的移動、等比例縮放

3、支持多格式圖像、電子表格、Word文擋等OLE的嵌入、移動和縮放

4、支持位圖、元文件直接插入至當前圖件，并具有拖拽、移動、旋轉功能

5、支持位圖精確坐標位置的定位功能

6、支持打印時，指定紙張大小情況下，多幅圖件的拼圖功能

五、圖冊環境的統一管理

1、支持以圖冊為統一管理，備份、圖件清理、加載位圖管理等自動完成功能;

2、支持圖冊環境下，以圖件夾為單位的分類管理;并提供指定條件下的圖件查找、定位功能;

3、支持圖冊環境下，目標圖件存儲位置的定位功能;

4、整個圖件夾下所有圖件統一導出、導入、上傳數據庫功能;

六、輸出---適合掛圖、圖集

1、支持按比例繪制大幅面掛圖，根據紙張大小自動分幅，并繪制拼接線;同時，顯示當前輸出比例所需最大紙張寬高值;

2、支持按紙張大小自動調整輸出比例尺，特別適合出版圖集;

3、支持自定義范圍的局部輸出;

4、支持PS文件的輸出，支持CMYK顏色校正，便于出版印刷;支持1G文件大小的各種圖像格式的導出。

七、強大的圖層管理功能：實現真正的分層管理，完全實現圖件的重用性

1、通過圖層對于不同類型的圖元分類管理。

2、支持圖層新增、刪除、合并、導入、導出等功能，支持圖層模板管理。

1、可導入：AutoCAD(DXF)、MapGIS(wat 、wal 、wap)、MapInfo(mif)、DoubleFox(dfd)、GeoDraw 、 GeoMap2.2等軟件生成的圖形數據。

2、可間接接收：CGM、 Las 、 PS、EPS、 CDR、PDF、AI、emf等圖形數據格式。
