ni awr design environment(電磁仿真設計軟件)v15.0.4免費版

ni awr design environment是一款電磁仿真設計軟件，可以幫助你進行電子設備電路的設計，并且把對應的構建機構提現到對應的設計環境中，讓你的產品有更高的兼容性。

功能介紹

1、創新的

NI AWR 15功能強大且直觀的用戶界面可通過針對當今的高頻半導體和PCB技術的智能，可自定義的設計流程，確保最佳的工程生產率。

2、準確

集成了系統，電路和EM仿真技術，可在原型制造和測試之前快速準確地分析設備性能，從而節省了開發時間和成本。

3、聰明

設計流程自動化將仿真模型，第三方工具和布局與制造過程聯系起來，從早期的概念探索到工程簽核。

4、統一設計捕獲

通過動態鏈接的電氣和布局設計條目提供從前到后的物理設計流程。放置在電氣原理圖中的組件會根據標準，自定義和/或供應商提供的組件庫自動生成同步的物理布局。

5、仿真與分析

集成了電路，系統和EM仿真技術，用于研究線性和非線性網絡行為。設計人員可以執行互連的原位EM提取，從系統鏈路預算中開發組件規格，以及使用系統測試平臺來針對通信標準分析設備性能。

6、設計流程

通過參數化的子電路支持復雜的分層項目，以便于優化和調整?？梢钥焖匍_發電路，系統或基于EM的子電路，并將其用于填充當今RF前端電路中常見的更大，更復雜的網絡。

7、互操作性與制造

第三方與行業標準工具的互操作性，可交換設計數據以用于原理圖或網表導入，雙向EM協同仿真，電氣規則檢查(ERC)/設計規則檢查(DRC)/布局與原理圖( LVS)和可投入生產的GDSII出口。此外，強大的良率分析和優化解決了制造公差，從而實現了更強大的設計和更高的獲利能力。

8、客制化

強大的應用程序編程接口(API)使用流行的編程語言擴展了軟件的功能，提供了用于自動執行常見或復雜任務和自定義設計流程的用戶定義腳本。

軟件特色

一、AWR Design Environment

1、NI AWR 15中包括全面的組件庫和集成的AWRAPLAC?諧波平衡引擎，用于非線性，頻域和時域分析，以及用于數字調制設備的電路包絡。AWR Visual System Simulator? (VSS)–通信和雷達系統設計軟件，可通過RF前端/傳播通道為基帶的端到端仿真提供行為模型和分析，以開發系統架構，收發器和天線陣列。

2、AWR AXIEM– 3D平面EM分析軟件，提供快速求解器技術，可輕松表征和優化RF PCB，模塊，LTCC，MMIC和RFIC上的天線，無源結構，傳輸線和大型平面設備。

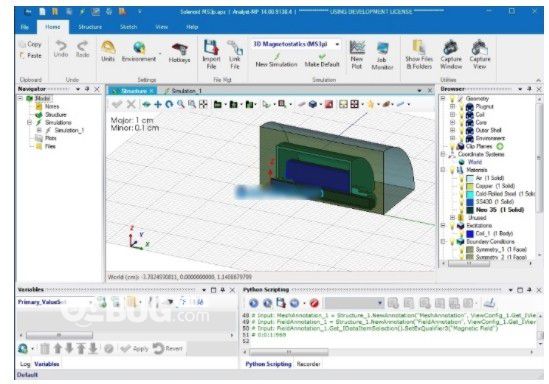

3、AWR Analyst –任意3D FEM EM仿真軟件可快速，準確地分析非平面結構，例如號角和基于導線的天線，波導結構，諧振腔和組件外殼，以及常見或復雜的互連技術，例如導線鍵，球柵陣列和過孔。

二、應用與技術

1、微波組件

線性和非線性穩定性分析，阻抗匹配和濾波器合成等創新技術與增強的電路包絡以及強大的瞬態和諧波平衡仿真，負載牽引數據管理以及強大的測量繪圖/可視化功能相結合，可加快前端組件設計的速度和優化。設計自動化，直觀的界面以及腳本/自定義支持產品開發的所有階段。與系統和EM仿真器的協同仿真可提供原位寄生提取，設計驗證以及符合標準的通信測試平臺。

2、MMIC / RFIC，模塊和板

仿真技術，自動化和設計流程的增強支持了高頻電子設備的物理設計，并提高了速度，準確性和復雜工藝技術的設計管理，包括用于多芯片模塊集成的混合技術設計。從RF信號路徑到數字控制和DC偏置線以及電路/系統和EM協同仿真的PCB傳輸介質的準確建模，通過對表面貼裝元件的完整PCB分析，互連傳輸線，嵌入式/嵌入式/分布式無源元件和EM驗證。

3、雷達和天線

EM技術可模擬增益，回波損耗，輻射效率和電流的天線指標。相控陣模型使天線陣規劃人員能夠根據測量或模擬的輻射元素?cái)?shù)據構建自定義配置，以研究波束轉向，塑造主波束和旁瓣以及了解波束轉向?qū)︸{駛員輸入阻抗的影響。設計自動化和仿真/模型技術準確地代表了信號生成，傳輸，相控陣，T / R切換，雜波，噪聲，干擾和信號處理，使用戶能夠應對現代雷達系統的設計挑戰。

4、無線通訊

仿真模型和波形結構支持最受歡迎的無線標準，包括DVB-H / DVB-T，WiMAX / 802.16d-2004 / 802.16e-2005(移動和固定)，CDMA2000，GSM / EDGE，WLAN / 802.11a / b / g和802.11ac，3G WCDMA FDD，IS95等。 支持帶內/帶間分量載波的載波聚合，組合分量載波的吞吐量測量以及5G候選調制波形，并增加了功能，包括用于全系統仿真的信號生成和解調，例如相鄰信道功率比(ACPR)，誤差矢量 幅度(EVM)和誤碼率(BER)測量。
