Cradle CFD(流體動力學分析軟件)v2021免費版

Cradle CFD是一款流體動力學分析軟件，擁有先進的新型協同仿真和后處理功能，使任何工程師都可以更輕松地分析多物理場問題和混合的流體-顆粒相互作用。

基本簡介

Cradle CFD 2021是一款業內杰出的流體動力學分析平臺，還內置了多個設計模塊，支持scFLOW、ScSTREAM、Heat Designer、SC/ Tetra、CADthru在內等軟件，可以和它們相輔相成帶來更加智能的制造流程!新版更是帶來無與倫比的新功能，增強了體素擬合網格算法，以處理大量CAD或分面幾何數據的集合，還改進了空間六面體網格算法，現在無需在更大的流體區域創建多面體網格，這樣無疑是提高了網格劃分和求解分析的速度。

軟件亮點

1、scSTREAM：scSTREAM熱流體軟件已經為電子和建筑行業服務了30年。 不斷發展的軟件的特點是其絕大多數用戶友好的界面和高速處理。 HeatDesigner基于scSTREAM，是專門為電子產品的熱設計而開發的。 HeatDesigner通過其簡單的界面和強大的計算性能提供僅熱設計所需的物理功能。

2、HeatDesigner：HeatDesigner是專門用于電子設備冷卻熱分析的結構化(笛卡爾)網格熱流體分析軟件。 它使用Software Cradle的scSTREAM通用結構化網狀熱流體軟件產品的核心技術。 HeatDesigner的性能針對不需要精確再現精細幾何曲率即可預測準確流場的應用進行了優化。 但是，HeatDesigner能夠容納具有超過一億個元素的網格，從而使其能夠捕獲精細的幾何細節。 與scSTREAM一樣，HeatDesigner的主要優點是計算速度快且內存消耗低。

3、SC / Tetra：SC / Tetra是通用熱流體模擬軟件，使用混合網格來高精度表示表面形狀。 它的特點包括復雜的網格生成系統，高速計算，低內存消耗以及整個操作過程中用戶友好的功能。 您可以在短時間內輕松獲得仿真結果。

4、印刷電路板的熱仿真工具：通過2D簡便快速地實時生成結果 PICLS是專門設計用于PCB的熱仿真的熱仿真工具。 通過使用圖層和PCB操作工具在2D中像E-CAD一樣簡單快速地進行操作，可以輕松完成PCB建模。 您可以從第一天開始導入E-CAD數據以執行熱分析。

5、實時結果：使用典型的熱分析工具，需要更長的時間來計算和獲得仿真結果。 使用PICLS，可以實時生成一鍵和分析結果。 通過簡單的設置和快速的計算，可以現場顯示熱分布，以評估熱對策的有效性。

特色功能

從今天開始，Cradle CFD v2021套件包括scSTREAM(結構化網格)和scFLOW(下一代非結構化網格)計算流體動力學(CFD)技術。 Cradle通過將創新和開放式協同仿真與功能強大的scpOST后處理器相結合，一直在幫助客戶實用地分析復雜的多物理場難題，從而達到了當今業界最高的客戶滿意度之一。

Cradle CFD v2021中的新航空聲學仿真通過專用插件無縫連接到Actran聲學仿真軟件，可輕松分析scFLOW中的流致噪聲。 它使用戶可以在單個軟件環境中模擬諸如汽車后視鏡發出的噪聲之類的航空聲學，而無需學習使用聲學軟件或花費時間耦合系統。如圖1所示

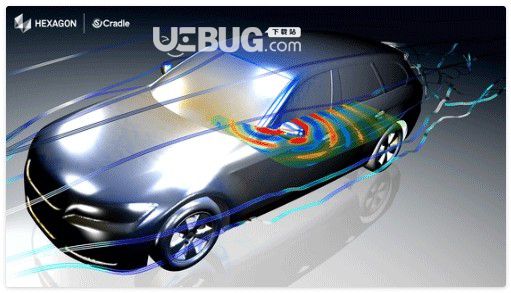

圖1說明：scFLOW2Actran計算出的后視鏡噪聲

另一個重要的發展是在scFLOW環境中的CFD和熱動力學方面增加了離散元素方法(DEM)，從而降低了模擬帶有顆粒的流體所需的復雜性和人工工作。 例如，優化洗衣機的能源和用水量。使用新的DEM功能，可以單獨評估傳熱和過濾，或者將其與CFD分析和其他物理類型結合使用。如圖2所示

圖2說明：通過DEM和CFD耦合計算的輸送機和洗衣機模擬

與系統建模軟件的集成得到增強?；谝呀?jīng)提供的開放式功能模型接口(FMI)集成，Cradle現在可以直接與更多一維仿真工具連接。這使客戶可以結合軟件的內置熱力學對包括電氣和機械子系統在內的完整產品進行建模。 客戶可以使用Cradle的HeatPathView工具輕松地繪制電氣部件之間的傳熱圖，以可視化這些多物理場現象。例如，通過優化消費類電子產品中的熱路徑，可以使用Maplesim或其他一維仿真工具進行系統級決策。如圖3所示

圖3說明：從HeatPathView到一維模型的流程圖

與MSC軟件仿真解決方案(包括MSC Nastran，Marc和Adams)的協同仿真也得到了增強，可以在scPOST中快速生成高質量的靜態和動態可視化。 Cradle以及包括Actran在內的所有MSC Software產品都可以通過基于MSC One令牌的許可系統進行訪問，因此任何人都可以輕松訪問和使用任何工具來生成更真實的多物理場仿真。圖4所示

圖4說明：通過MSC CoSim Engine結果的scPOST對FEM和CFD進行組合可視化

scPOST還使設計人員，客戶或業務管理人員可以更輕松地訪問產品和工程設計評論。通過視頻導出、虛擬現實或交互式3D模型進行的任何模擬。

Software Cradle總裁兼首席執行官Makoto Shibahara說道：“我們本著制作日本KATANA劍的精神提供Cradle CFD解決方案：換句話說，我們旨在為CFD計算提供最準確，最專業的解決方案。我們的解決方案不僅限于CFD，而且包括MSC軟件產品組合中的開放接口和所有CAE解決方案，這將導致更智能的仿真，從而獲得更實際和現實的結果。”
