精餾理論塔板計算軟件v1.0免費版

精餾理論塔板計算軟件是一款根據精餾理論塔板計算公式制作的計算軟件，有了這款軟件就無需用戶對該公式進行運用，只需要帶入數字就能夠計算出塔板數和進料板，是一款能夠提升工作效率的軟件。

基本簡介

理論塔板(Theoretical plate) 能使上升的蒸氣與回流液相接觸，進行部分冷凝和部分氣化，并達到氣液平衡的精餾塔塔板或塔盤。在填料塔中與理論塔板相當?shù)母拍钍抢碚摪瀹斄扛叨?HETP)。

功能介紹

板計算法的依據是氣液平衡關系式和操作線方程。該方法是從塔頂或者塔底開始，交替利用平衡關系式和操作線方程。逐級推算氣液相的組成來確定理論塔板數。

若生產任務規定將相對揮發度為α及組成為 xF的原料液，分離成為塔頂產品組成為xD和塔底產品組成為xW，并選定操作回流比為R，則逐板計算理論板數的步驟為：

①若塔頂冷凝器為全凝器，則y1= xD。按照氣液相平衡關系式，由y1計算出第一層理論塔板上液相組成x1。

②按照精餾段操作方程，由第一層理論塔板下降的回流液組成x1，計算出第二層理論塔板上升的蒸氣組成y2。再利用氣液平衡關系式，由y2計算出第二層理論塔板上的液相組成x2。

③按精餾段操作線方程，由x2計算出y3。再按氣液平衡關系式，由y3計算出x3。

依此類推，一直計算到xn≤ xF為止。每利用一次平衡關系式，即表示需要一塊理論塔板。

當xn≤xF后，操作線方程改用提餾段操作線方程。其計算步驟和精餾段一樣，反復利用操作線方程和氣液平衡關系式，一直計算到xm≤xW為止。

逐板計算法較為準確，不僅應用于雙組分精餾計算，而且也可用于多組分精餾計算。但若用手工計算當然相當繁復，尤其是所計算的塔板數較多時更是如此。由于電子計算機的廣泛應用，原來十分繁瑣的方法已變成了一種簡捷可靠的方法。

使用方法

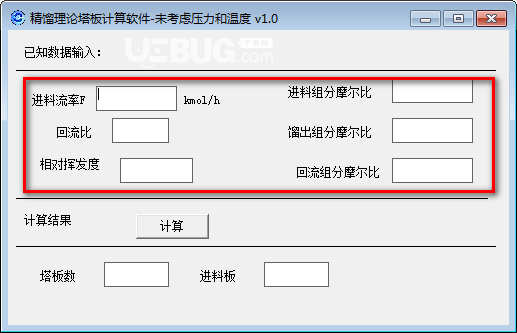

一、輸入已知數。

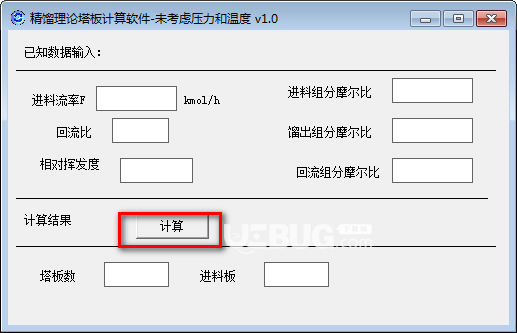

二、點擊計算即可得到結果。
