Altair ElectroFlo(熱分析軟件)v2018免費版

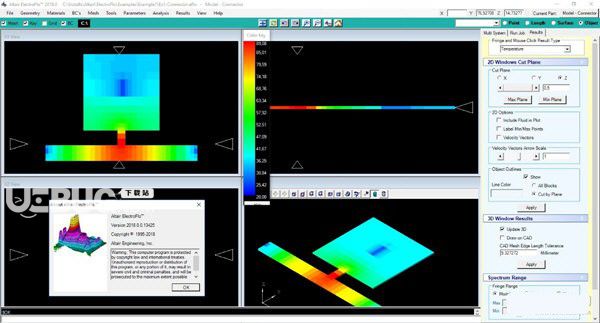

Altair ElectroFlo是一款熱分析軟件，將多物理學和各種解決方法與混合保真度相結合，提高了電線和走線的系統分析結果精度，可用于模擬從元件和印刷電路板到整個系統的電子設備。

功能介紹

1、工具：提供了一系列重要工具，以幫助設計工程師在快速原型制作過程中。 這些工具旨在減少建模時間，錯誤檢查和標準化。 這些工具不僅可以幫助新手用戶; 但可以節省高級用戶的時間，在某些情況下可以節省數天的建模時間。

2、模型管理器(Listview)：允許用戶瀏覽整個模型?？梢酝瑫r(shí)在多個對象上修改幾何和邊界條件，并且有許多用于雜項任務的有用工具。該工具對于理解復雜模型特別有用;但它有許多功能，大大增強了建模過程。

Treeview：Treeview，位于Model Manager的左側，帶有復選框，用于填充Listview。它過濾用戶希望在窗口右側顯示的對象。檢查層次結構中的父框?qū)⑦x中/取消選中該復選框的所有子節點。可以一次顯示任何對象組合

排序：列表視圖中的信息以列顯示?？梢酝ㄟ^(guò)兩次單擊其屬性(而不是雙擊)直接修改Listview上的大多數屬性。對象可以按任何屬性進行排序，例如類型，材料，功率或溫度。

隱藏/顯示：第一列包含隱藏/顯示的復選框。這些切換按鈕將顯示或隱藏對象。(show = checked)

文件：“指向文件”功能會將主模型管理器視圖中顯示的項目導出到可以讀入Excel的制表符分隔文本文件中。這對于導出固體溫度/功率結果或獲取報告的其他數據非常有用。

模型工具：提供各種工具來對多個對象/ BC進行更改;這些包括更改參考坐標系，重命名，移動/調整更改材料/裝配/顏色，在分析中包含/取消包括和更改安裝優先級。

設置固體臨界溫度：這將彈出一個彈出窗口，讓用戶可以設置這些選定固體的臨界溫度和/或警告溫度。

具有固體的臨界溫度和警告溫度允許用戶輕松地過程處理哪些固體失效或接近失效。

可以通過在結果視圖中傳遞/警告/失敗來對固體進行著色。

顯示：這些是改變實體可見性的功能。

優先級：優先級確定在存在重疊的實體時將使用哪些材料屬性。最高優先級(較低的數字)具有最高優先級，并將覆蓋具有較高優先級編號的實體。覆蓋標志意味著此實體將優先于沒有覆蓋集的任何實體。

顏色：“顏色依據”選項允許更改實體的著色方案。每種材料，組件，零件和實體都有相關的顏色，用戶可以快速更改顏色，裝配，零件或?qū)嶓w。

3、會員展示：查看實體材料成分的圖形表示。這允許用戶改變模型的顏色編碼方式。它還允許用戶查看材料在選定平面中的順序。使用此工具確保將正確的元素屬性傳遞給求解器并且不會被另一個對象無意中覆蓋重要的實體總是一個好主意。

4、電氣連接：此工具僅在執行電子協同仿真時才相關(在模型參數中檢查電氣分析)。利用元件電阻率和電連接來利用全自動程序來檢測電氣區域。用戶可以從區域列表中進行選擇，并將所選電路的所有成員放入一個組中。這是查看/修改整個區域的便捷方式。

5、邊界條件：使用對象，載荷和函數之間的完全關聯來應用邊界條件。用戶選擇應用區域，輸入常數值或指向功能/表格以獲得不同的值。修改/復制對象將相應地自動修改/創建BC。

6、網孔：Altair ElectroFlo中的網格化是完全自動化的，用戶控制可進行改進。

創建網格：此選項將使用指定的全局網格參數自動生成網格，如果未指定，則使用默認值。 自動例程以粗網格開始，僅由關鍵平面(由幾何和BC形成)組成，并根據全局參數打包“關鍵平面對”內的元素。

本地網格編輯：要優化特定鍵平面之間的網格，用戶選中“本地參數”復選框。 從這里，用戶選擇要在其之間修改網格的關鍵平面對。 這是通過用鼠標選擇左(下坐標)鍵平面來實現的。

這將突出顯示所選的鍵平面以及相鄰(右)鍵平面。 然后，用戶通過三種方法之一指定這些平面之間的網格密度。

方法1，用戶指定左側的網格厚度(下坐標值)，右側的網格粗細(更高的坐標值)以及兩側的對應網格等級。 這導致了雙向偏差; 然而，偏差可以從左側朝向中心而不是從右側朝向中心。

方法2，用戶提供鍵平面之間的元素?cái)?shù)量以及第一個和最后一個元素之間的大小比率。 這相當于指定從一個鍵平面到下一個鍵平面的單向偏差。

方法3，該方法與上述方法2非常相似。 用戶再次指定鍵平面之間的元素?cái)?shù)量，然后指定第一個和中心元素之間的大小比率(在方法2中，用戶指定第一個和最后一個元素之間的大小比率)。

模型清理實用程序：由于組件的復雜性和隨機放置，電子熱模型通常涉及嚴重的對齊問題，導致元素具有極高的縱橫比，這可能導致不準確的解決方案和CFD計算的分歧。

因此，關鍵建模步驟之一涉及通過物體的輕微移動和/或在規定的公差內合并“面”來“清潔”幾何形狀。 Altair ElectroFlo提供網狀清潔工具，一鍵式全自動化; 或者對所選對象進行用戶控制。

7、自動化：用戶提供公差(面之間的最小距離)。該工具通過單擊“全民依據”來檢測具有關聯實體的所有案例，以單獨或全局合并

8、對象@Keyplane：此工具用于標識與任何鍵平面重合的實體對象。向用戶呈現關鍵平面對上的所有對象的摘要報告，并且可以可選地合并兩個關鍵平面并修改對象。

9、物料：通過從框中選擇材料或輸入稍后將設置屬性的新材料的名稱，將材料定義提供給所有幾何實體。材料屬性存儲在材料名稱下。材料屬性可以是用戶定義的，也可以從Altair ElectroFlo提供的材料庫中選擇材料。

1)圖書館資料—要從庫中引用材料，用戶必須從列表框中的材料中進行選擇。

2)用戶自定義—通過在材料數據框中鍵入材料名稱(未包含在庫中)來創建用戶定義的材料。此名稱將添加到材料名稱列表中以供后續使用。

3)幾何—用戶可以創建/修改/復制幾何圖形;它也可以通過各種格式導入到模型中。 Altair ElectroFlo允許從CAD(STEP)和ECAD(IGES，IDF和ODB ++)導入幾何對象。目前，正在增強使用ODB ++的ECAD導入，以允許“智能導入”熱相關細節，過濾絕大多數對熱解決方案沒有重大影響的PCB對象。在此增強期間，禁用ECAD導入功能。

10、共軛傳熱/ CFD核心求解器：Altair ElectroFlo求解器利用穩定而強大的計算流體動力學(CFD)核心。核心求解器基于有限體積公式，并采用結構化笛卡爾方法進行網格劃分，顯示為CFD計算中最穩定，數值最多的網格劃分選項。

11、耦合電解算器：大電流設備的熱分析需要準確計算由于跡線和連接器中的電流流動而產生的熱量。在該方法中，電壓場并行地但與溫度，壓力和流場耦合，利用該自動化過程具有更新的電特性。得到的電流密度用于計算Joulian發熱量。

準確計算電流導致的走線和導線散熱(焦耳加熱或自熱效應)

避免為復雜電路估算痕量加熱的困難任務，這總是會導致“過度設計”。

12、嵌入式1D流網絡解算器：該功能允許在整個系統模型中直接集成和耦合流網絡建模方法。適用于液體冷卻通道，微通道和微通道，相變環，復雜熱交換器和冷板的建模。通過延伸到電子盒的域外來設計冷卻回路;計算整個系統的壓力損失并獲得泵送要求。

13、輻射解算器：在許多電子應用中，熱輻射可能是一種不可忽視的重要傳熱模式。 Altair ElectroFlo的全自動輻射求解器允許用戶將熱輻射包含在計算中，幾乎不需要額外的建模/仿真成本來自動執行視覺因子計算并生成光能傳遞網絡。輻射表面根據用戶指定的公差自動生成。這種方法自動組合元素表面，使其具有更合理的輻射網格，而不是由問題的極端細節決定。

14、嵌入式熱/電RC網絡：該選項允許用于將三維共軛CFD /熱分析與通用R / C網絡求解器組合以提供完整的熱建模平臺。一些好處包括：以最小的計算成本建模組件細節。將熱解決方案擴展到電子盒的范圍之外，以考慮更加真實的邊界條件。通過使用連接到模型中的元件的電節點和電阻將電路擴展到熱模型域之外，可以更容易和準確地對電路進行建模。

15、2D板：允許用戶模擬夾在3D元素之間的薄導電固體。該方法非常適用于對散熱器，電路板層，元件細節進行建模，而對性能的影響最小。
