MiniTAB Workspace(流程圖制作工具)v1.1.1.0免費版

MiniTAB Workspace(流程圖制作工具)是一款來自外國的非常專業的可視化流程圖編輯工具，利用MiniTAB Workspace能夠輕松編寫出某個產品的所有流程圖信息，適合專業的產品用該軟件進行產品開發，有需要的可以下載使用。

功能介紹

1、將所有重要的可視化業務工具集于一處

是否正在尋求通過簡單解決方案使工作產生最大影響并提供商業價值?Minitab Workspace 使您能夠在一個觸手可及的直觀界面中，通過強大的可視化工具、過程圖、頭腦風暴圖和表單將工作向前推進。我們的工具有助于形成過程和識別機會，最終使問題更容易解決。

2、過程圖

輕松構造流程圖，助您了解、查看及溝通過程中的所有活動;此外還能夠自定義所需的詳細程度。

3、魚骨

為您的過程或項目(無論簡單還是復雜)的整體視圖繪制并標識每個相關元素。

4、價值流圖

向所在組織、部門或團隊提供可交付結果和信息的可視化流程圖，并展示其為客戶和利益相關者創造的價值。

5、失效模式和效應分析 (FMEA)

通過識別潛在失效并采取實現預期目標所需的措施，降低過程或產品設計中的失效風險。

注意：Workspace 的 FMEA 符合最新 AIAG-VDA 標準，確保將行業領先的標準用于產品和過程開發。

6、五個為什么

通過直接提問、關系映射以及反映來確定問題的根本原因，杜絕日后再次發生相同情況。

7、Monte Carlo 模擬

評估及了解過程或項目中的風險，預測結果，并以速度和效率輕松優化。

8、更多

SWOT 分析、甘特圖、會議記錄、CTQ 樹、五個為什么、想法圖、SIPOC、審核計劃、控制計劃...

使用方法

一、關于頭腦風暴工具

Minitab Workspace提供了幾種類型的頭腦風暴工具。

用魚骨來集思廣益可能引起特定效果的原因。

使用CT樹來確定滿足客戶需求的方法。CT樹支持集思廣益，以獲取對質量至關重要的中央聲明的輸入。

使用概念圖進行通用思維導圖或頭腦風暴。想法圖支持集思廣益，以尋求有關中心問題的想法。

1、插入魚骨

選擇“ 插入” >“ 魚骨”。

在“ 插入工具”對話框中，單擊魚骨模板，然后單擊“ 創建”。

2、生成頭腦風暴列表

在魚骨，構想圖或CT樹中，您可以通過在任務窗格中鍵入項目或從項目中其他工具導入變量來快速生成頭腦風暴列表。

在頭腦風暴工具中，選擇“ 視圖” >“ 任務窗格”。

在任務窗格中，鍵入一個項目，然后按Enter。

在列表中選擇一個或多個項目，然后將它們拖動到圖表上的形狀。 您也可以將項目從圖中拖回到列表中。

小費要將變量從其他工具導入到頭腦風暴列表中，請在任務窗格中單擊“ 導入X變量”或“ 導入Y變量 ”，然后在“ 數據選擇”對話框中，選擇要導入的變量。

3、通過頭腦風暴工具創建x和y變量

您可以使用集思廣益工具上的形狀制作x變量或ay變量。然后，您可以在項目的其他部分使用這些變量，而不必重新輸入它們。例如，您可以將變量添加到處理地圖形狀或因果矩陣。在此示例中，您想從標記為“代表缺乏解決問題的權限”和“代表缺乏適當培訓”的形狀中制作x變量。

在頭腦風暴工具中，選擇代表缺乏解決問題的權限，并且代表缺乏適當?shù)呐嘤?xùn)，單擊鼠標右鍵，然后選擇“ 頭腦風暴” >“ 使X變量可變”。

當出現制作變量對話框時，單擊確定。 Minitab Workspace會將親緣關系或子項的副本作為未映射的變量進行復制。未映射的變量是未分配給過程圖上的形狀的變量。

二、映射您的過程

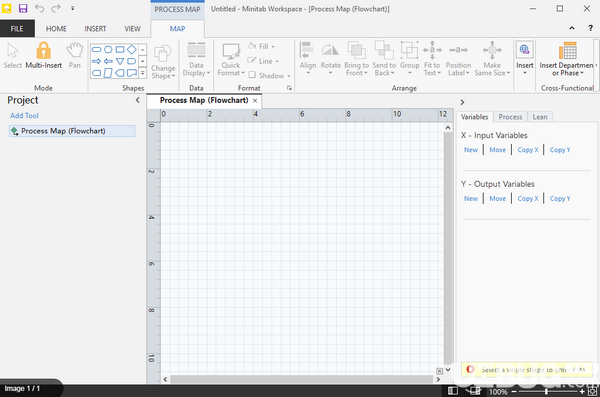

1、插入流程圖

選擇“ 插入” >“ 流程圖”。

在“ 插入工具”對話框中，單擊“ 流程圖”，然后單擊“ 創建”。

2、添加形狀和連接器

使用形狀庫創建您的流程圖。

在“ 形狀”庫中，完成以下步驟：

單擊開始形狀，單擊工作區，然后在選擇形狀后輸入Customer call received.

單擊決策形狀，單擊工作空間，然后在選擇形狀后輸入Right representative?。

連接形狀。

單擊直角連接器，然后將光標停留在起始形狀上。

當錨點出現在形狀上時，單擊一個并將一個拖動到另一個形狀上的錨點。 在地圖上四處移動錨點時，它們會保持連接狀態。

繼續映射您的過程。

小費

要多次添加相同的形狀，請單擊“ 多次插入”按鈕，再單擊圖庫中的形狀，然后單擊要在其中顯示形狀的地圖。繼續單擊地圖，直到添加了所需的形狀。再次單擊“ 多次插入”將其關閉。您也可以將 多插口與連接器一起使用。

3、將未映射的變量移動到形狀

您可以將x變量，y變量，精益數據和過程數據添加，復制和移動到流程圖上的形狀，以使您更好地了解哪些變量會影響每個步驟的結果。

在此示例中，您要將在魚骨中創建的未映射x變量移動到流程圖上的形狀。

選擇錯誤的代表形狀。

在任務窗格的“ X輸入變量”下，單擊“ 移動”。

在“ 數據選擇”對話框中，選擇變量，然后單擊“ 確定”。

變量名稱出現在任務窗格中。

4、在地圖上顯示數據

在地圖上顯示數據以查看您的注意力所在。

右鍵單擊形狀錯誤的代表，然后選擇“ 形狀數據” >“ 選擇并排列形狀數據”。

在“ 選擇和排列形狀數據”對話框中的“ X變量”下，將“ 名稱”拖到該形狀上，放置它，然后單擊“ 確定”。

該變量顯示在形狀旁邊。

5、插入跨功能流程圖

如果您要評估的流程包含不同部門中發生的多個階段，則可以使用跨功能流程圖來顯示該流程。

選擇“ 插入” >“ 流程圖”。

在“ 插入工具”對話框中，單擊“ 過程圖-跨功能”，然后單擊“ 創建”。

添加部門，階段和流程步驟以完成地圖。部門(也稱為泳道)水平劃分臺階。階段將步驟垂直劃分。

6、插入價值流圖

價值流圖顯示了物料和信息如何流過價值流。當前狀態值流圖可幫助您識別浪費并設想未來的改進狀態。

選擇“ 插入” >“ 價值流圖”。

在“ 插入工具”對話框中，單擊一個值流映射模板，然后單擊“ 創建”。

如果您打開包含形狀和連接器的地圖，請先向形狀添加數據。根據需要添加其他形狀和連接器。

如果打開空白地圖，則首先添加形狀和連接器。

在將數據添加到值流圖上的形狀時，Minitab Workspace會在圖的底部計算時間線。庫存時間出現在時間線的峰值上，如下圖所示。

循環時間出現在時間線的谷底。
