常青藤鋼筋工具系統是一款專門幫助用戶在使用CAD從事鋼筋項目標注時能夠增加效率的軟件，通過常青藤鋼筋工具系統能夠有效的幫助用戶提高效率、減輕繁雜的工作負擔，有需要的用戶可以下載使用。
基本簡介
常青藤鋼筋工具系統是工程設計中的鋼筋工具軟件，主要功能包括鋼筋布置及標注、大樣繪制及計量、鋼筋表格自動生成及計算等。采用命令行和界面兩種方式，操作效率高，所有參數均可以自動保存，同時提供最佳的系統參數缺省值。
功能介紹
(1)系統所有參數均統一設置，用戶只需要設置一次就能永久使用(例如多種點筋標注方式中，標注圓的半徑應該統一大小等)，并且可以通過導入導出設置相互交流系統參數設置;
(2)提供完整的鋼筋設計規范，包括鋼筋標準彎折修正、彎勾增長及比重等，自動計算非標準修正，同時允許用戶指定新的修正值或計算方法;
(3)用戶可以自定義繪圖比例，系統將根據用戶指定的比例繪圖，標注(例如大樣長度)或查詢時系統也將根據繪圖比例自動轉換;
(4)用戶可以自定義打印比例，系統將根據打印比例自動調整文字高度，例如用戶設置文本高度為2.5，如果打印比例設置為1：2，系統在繪圖時將自動調整文本高度為5.0，以保證打印出來的文本高度仍舊是2.5;
(5)用戶可以指定輸入單位，以滿足不同用戶的需求，例如一段長度為10m的鋼筋，用cm 為單位時可以輸入1000，也可以用m 為單位直接輸入10，系統將自動按繪圖比例轉換，直接以圖形單位為單位，直接輸入比例換算后的值;
(6)用戶可以指定輸出單位，以滿足不同用戶的需求，例如有些單位要求繪圖以mm 為單位(大樣標注及鋼筋明細表等)，而大部分單位是要求以cm 為單位的;
(7)完善且友好的界面交互，將鼠標移動到輸入界面上，系統將自動提示您當前輸入?yún)?shù)單位及比例特性，同時系統支持用彩色編輯框來顯示不同單位的參數;
(8)簡單易用且功能強大的鋼筋標注，用戶只需要選擇點筋，系統可以自動去除非點筋實體并按各種方式標注點筋編號，包括平行方式、對稱方式、集中方式、發散方式及網格方式等;用戶選擇線筋，系統自動識別相同特征的線筋進行編號標注，包括引線標注和直接標注等;
(9)提供鋼筋編號修改功能，通過此命令用戶可以一次將圖中鋼筋編號重新進行調整，包括大樣中及平里面圖中;
(10)提供多種點筋布置功能，用戶可以方便的布置點筋，同時提供點筋修改功能;
(11)提供常用大樣的繪制，包括直線鋼筋、彎起鋼筋、封閉箍筋及螺旋箍筋等，系統自動計算鋼筋長度并予以折減;
(12)提供強大的大樣標注功能，用戶選擇大樣后，系統自動計算長度并予以折減后，標注鋼筋單短長度和總體信息;
(13)目前所有軟件中最強大的鋼筋明細表及數量表功能，用戶只需要選擇鋼筋大樣系統將自動輸出鋼筋明細表，同時根據明細表可以輸出鋼筋數量表。
使用方法

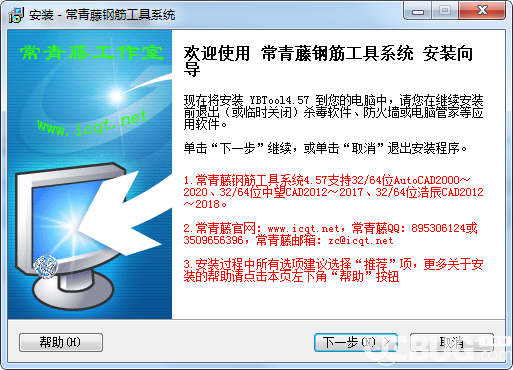

一、下載安裝軟件，在安裝時設置好要安裝到自己所使用的CAD系統中。
二、接下來打開CAD即可使用。
注意事項
以下是表達式的總體說明，適用于所有表達式。
1、表達式中最左邊包含“=”的地方，“=”必須為西文字符;
示例(正確)：a=2+3*8
示例(錯誤)：a=2+3*8
2、表達式中可以包含西文空格，但僅限于兩個獨立的單詞之間，不得拆分單詞;
示例(正確)：2 + 3 *5+sin(30)
示例(錯誤)：2 + 3 0 * 8-co s(60); (常數30和函數cos中間使用空格是錯誤的)
3、表達式中使用的括號只能是西文括號“()”，四則混合運算狀態下的中括號和大括號也只能使用“()”替代，系統可以自行識別優先級。
示例(正確)：((2+3)*5-2)*8
示例(錯誤)：[(2+3)*5-2]*8
4、字符串常量必須使用西文引號“"”，不能使用中文引號。
示例(正確)：left("abc",2)
示例(錯誤)：left(“abc”,2)
5、表達式中函數使用的括號只能是西文括號“()”，字符串常量中可以使用中文括號“()”。
示例(正確)：sqrt(16)
示例(錯誤)：sqrt(25)
6、函數如果包含多個變量時，用西文逗號“,”隔開，不得使用中文逗號“，”。
示例(正確)：left("abc",2)
示例(錯誤)：left("abc"，2)
7、表達式中的變量名稱只能由字母和數字組成，且必須以字母開頭。
示例(正確)：2+3*m2
示例(錯誤)：2+3*2m
8、表達式變量名稱和函數名稱中字母必須為西文狀態，不能為中文狀態。
示例(正確)：2*sin(30)
示例(錯誤)：2*sin(30)
9、變量和變量或變量和常數相乘時，乘號必須寫出，不能象代數方程時一樣簡化乘號。
示例(正確)：2*y
示例(錯誤)：2y
10、表達式中常數不支持科學計數法。
示例(正確)：100
示例(錯誤)：e2
11、表達式中的負數必須以括號括起來，以避免運算符號連續。
示例(正確)：((-2)+3)*2
示例(錯誤)：(-2+3)*2
12、表達式中可以使用的符號均為西文形式，包括以下符號(除連接符號&適用于字符串外，其他符號均適用于整數和實數)：
加：+
減：-
乘：*
除：/
連接(字符串)：&
乘方：^
大于：>
小于：<
等于：=
大于等于：>=
小于等于：<=
更新日志
(1)增加版本支持，支持中望CAD2018～2020，浩辰CAD2019～2020，包括32/64位;
(2)菜單同步支持常青藤輔助工具系統4.82;
(3)修改“系統菜單設置”命令，修改菜單顏色時立即生效;
(4)修改安裝程序，安裝時自動為常青藤安裝文件夾設置信任;
