邁迪電控柜設計工具v1.1.0免費版

邁迪電控柜設計工具是專門為從事機柜結構設計及制造的工程技術人員開發的一款功能性插件。其內容主要包括簡易電控柜和模架式機柜設計兩部分。有需要的用戶可以下載。

基本簡介

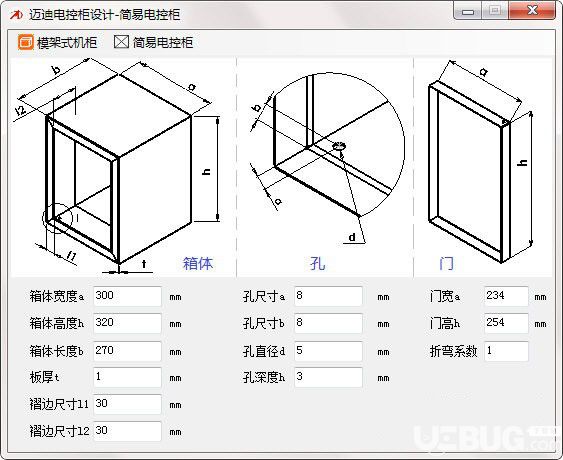

”簡單柜體設計”可以根據設計者輸入的參數設計簡單的柜體。”模架式機柜設

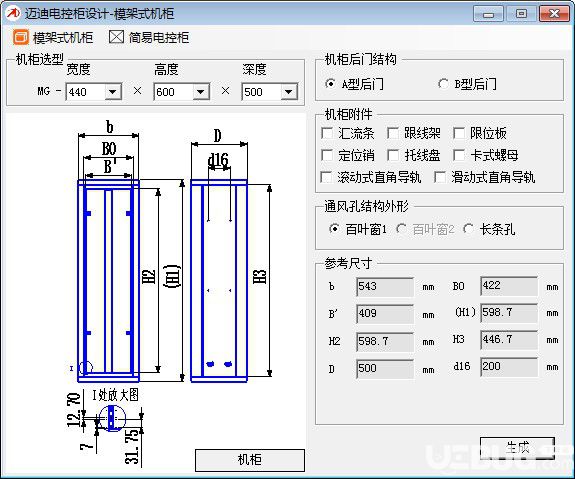

電控柜設計工具是專門為從事機柜結構設計及制造的工程技術人員開發的一款功能性插件。其內容主要包括簡易電控柜和模架式機柜設計兩部分。(”簡單柜體設計”可以根據設計者輸入的參數設計簡單的柜體。”模架式機柜設計”通過軟件的形式實現了數據資料查詢及設計計算，并可以參數化生成柜體及相關附件的三維模型。

使用方法

一、設置窗口的狀態：當選擇【自動隱藏】時，如果窗口在屏幕的上方，在不使用的情況下，會自動隱藏，只顯示一條邊框，當需要再次使用本軟件時，只需將鼠標移動到黑色邊框上，窗體又會自動顯示出來。如果選中【一直顯示】，則不會自動隱藏。

二、常用設置窗口：當前版本僅支持SolidWorks的相關設置。

1、標準設置：

【使用邁迪材料庫】：建議每次初始化后選中此項，當生成標準件后，會自動指定零件的材質。

【使用邁迪模版文件】：設置是否使用本軟件為您提供的工程圖模版，建議選中該選項，選中后，在SolidWorks的【新建】窗口中，會出現“邁迪模版”頁。

只有使用邁迪模版生成的工程圖，才可以方便的使用“二維工具”中的【填寫標題欄】工具。下圖為【填寫標題欄】窗口。

【啟用同一零件不同配置模式】：設置生成標準件時是否使用系列零件設計表。

如果未選中此項：當生成一個標準件時，總會在SolidWorks中新建一個文件，并且不會自動保存，您需要單擊SolidWorks的【保存】按鈕來保存這個文件。默認指定的零件名稱中包含尺寸信息。如：六角頭螺栓 C級 的文件名：“螺栓 GB-T 5780 M5×35[GB-T 5780-2000].SLDPRT” 。其中包含長度信息“35” 。

如果選中此項：您首先需要指定工作目錄，即生成標準件后要保存到這個指定的目錄下。 當生成標準件時，程序會檢查工作目錄下有沒有同名稱的零件，如果有，程序會打開這個文件，然后在這個文件中添加一個配置。并自動保存這個文件。如果沒有，會新建一個零件，其零件名稱中不包括尺寸信息，尺寸信息包含在配置名稱中。如：六角頭螺栓 C級 的文件名：“六角頭螺栓 C級[GB-T5780-2000].sldprt”，配置名稱為“M5” 。

【注意】：當選中“啟用同一零件不同配置模式”時，在每次改變了工作目錄后要重新指定工作目錄，否則會自動將新生成的零件或配置保存在原先指定的工作目錄中。

2、插件設置：

【加載插件時顯示啟動畫面(注冊后可更改)】：默認情況下，每次啟動軟件時，都會彈出啟動界面，如果為已注冊用戶，可以設置為不顯示啟動畫面。

【標準件命名規則】：默認情況下，標準件的命名規則是“名稱[標準]”，可以設置為 僅名稱 或僅標準。

3、二維設置：

【生成Excel明細表】【生成SolidWorks明細表】：在工程圖環境下使用，如下圖，設置插入什么明細表。

【材料明細表的類型】：在工程圖環境下使用，設置明細表的內容。

【明細表行高】：設置明細表行的高度

【分割明細表】：將一個明細表分割成多個，并指定行數。
