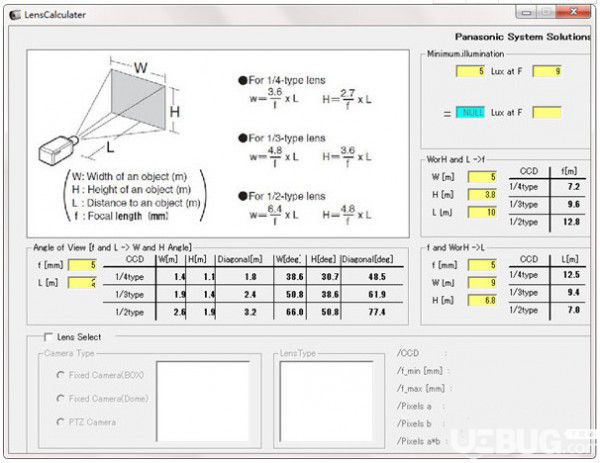

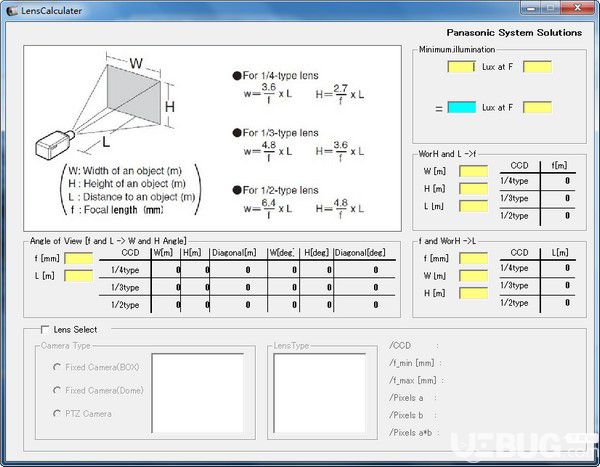

LensCalculater(攝像機鏡頭計算工具)v1.0綠色版

LensCalculater是一款小巧易用的監控?cái)z像頭鏡頭MM計算軟件。軟件內置了攝像頭鏡頭計算公式，只需要輸入焦距、視場大小、鏡頭到被社區物體距離等相對應的數據參數就可以進行計算了。

基本簡介

【公式計算法】

視場和焦距的計算 視場系指被攝取物體的大小，視場的大小是以鏡頭至被攝取物體距離，鏡頭焦頭及所要求的成像大小確定的。

1、鏡頭的焦距，視場大小及鏡頭到被攝取物體的距離的計算如下;

f=wL/W

f=hL/h

f：鏡頭焦距 w：圖象的寬度(被攝物體在ccd靶面上成象寬度)

W：被攝物體寬度

L：被攝物體至鏡頭的距離

h：圖象高度(被攝物體在ccd靶面上成像高度)視場(攝取場景)高度

H：被攝物體的高度

ccd靶面規格尺寸：　單位mm

規格　　　　W　　　　H

1/3"　　　　4.8　　　3.6

1/2"　　　　6.4　　　4.8

2/3"　　　　8.8　　　6.6

1"　　　　12.7 　　　9.6

由于攝像機畫面寬度和高度與電視接收機畫面寬度和高度一樣，其比例均為4:3,當L不變，H或W增大時，f變小，當H或W不變，L增大時，f增大。

2、 視場角的計算 如果知道了水平或垂直視場角便可按公式計算出現場寬度和高度。 水平視場角β(水平觀看的角度) β=2tg-1= 垂直視場角q(垂直觀 看的角度) q=2tg-1= 式中w、H、f同上 水平視場角與垂直視場角的關系如下： q=或=q 表2中列出了不同尺寸攝像層和不同焦距f時的水平 視場角b的值，如果知道了水平或垂直場角便可按下式計算出視場角便可按下式計算出視場高度H和視場寬度W. H=2Ltg、W=2Ltg 例如;攝像機的 攝像管為17mm(2/3in),鏡頭焦距f為12mm，從表2中查得水平視場角為40℃而鏡頭與被攝取物體的距離為2m，試求視場的寬度 w。 W=2Ltg=2×2tg=1.46m 則H=W=×1.46=1.059m 焦距f越和長，視場角越小，監視的目標也就小。
