Polar Instruments(PCB阻抗計算器)v11.04官方版

Polar Instruments是一款強大的PCB特征阻抗計算神器，IC集成度的提高和應用，其信號傳輸頻率和速度越來越高，過孔效應檢查Si9000e提供了關于電鍍通孔(PTH)對于阻抗和信號完整性影響的簡單建模。

基本簡介

Polar Instruments是一款強大的PCB特征阻抗計算神器，IC集成度的提高和應用，其信號傳輸頻率和速度越來越高，因而在印制板導線中，信號傳輸(發射)高到某一定值后，便會受到印制板導線本身的影響，從而導致傳 輸信號的嚴重失真或完全喪失。這表明，PCB導線所“流通”的“東西”并不是電流，而是方波訊號或脈沖在能量上的傳輸.上述此種“訊號”傳輸時所受到的阻力，另稱為“特性阻 抗”。所以，PCB導線上單解決“通”、“斷”和“短路”的問題還不夠，還要控制導線的特性阻抗問題。就是說，高速傳輸、高頻訊號傳輸?shù)膫鬏斁€，在質量上要比傳輸導線嚴格得多。不再是“開路/短路”測試過關，或者缺口、毛刺未超過線寬的20%，就能接受。必須要求測定特性阻抗值，這個阻抗也要控制在公差以內，否則，只有報廢、返工。

軟件特色

對于有阻抗控制要求的板，目前，PCB工廠比較常見的做法就是在PCB的生產拼版板邊適當位置設計一些阻抗試樣，這些阻抗試樣具有與PCB相同的分層和阻抗線構造。在設計阻抗試樣前會預先采用一些阻抗計算軟件對阻抗進行模擬計算，以便對阻抗進行預測。其中英國POLAR公司開發的CITS測試系統及計算軟件自1991年起已經為許多PCB制造商所使用，而且操作簡單、具有強大的功能計算能力。

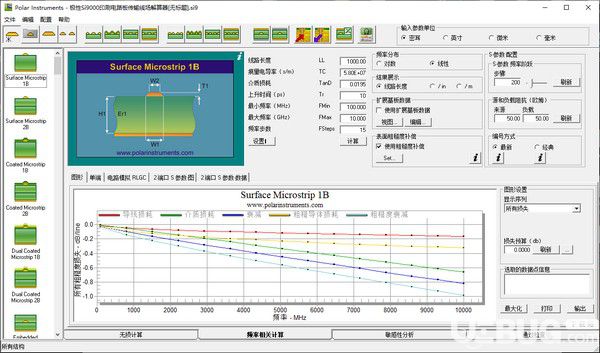

Sensitivity Analysis靈敏度分析提供了阻抗變化范圍與物理結構參變化之間的比例關系對照并以圖形化顯示出來，例如我們可以設定疊層高度H變化范圍，得出對應的特性阻抗值的變化影響，亦或者我們可以設置我們的目標阻抗不變，然后來看下高H和線寬T1之間的變化關系。

過孔效應檢查Si9000e提供了關于電鍍通孔(PTH)對于阻抗和信號完整性影響的簡單建模，認識到當它在器件之間傳播時需要向信號呈現恒定阻抗?？梢砸淮藖砼袛噙^孔stub對信號的影響及焊盤Anti-Pad對阻抗的影響。

使用方法

1.首次運行會彈出提示“指定License文件”對話框，選擇“Specify the License File”點擊 Next;

2.將補丁下的 license.lic文件復制到軟件安裝目錄里面，點擊 Browse 指定授權路徑即可;

3.復制ZH-CN 文件夾里面的漢化補丁Chinese Simplified.dll 到安裝目錄的lang文件夾里面;

4.打開軟件界面選擇 Configuratiion 菜單選擇 Language Settings;

5.選擇Chinese Simplified.dl 點擊 Apply 應用重啟軟件即可完成漢化;
