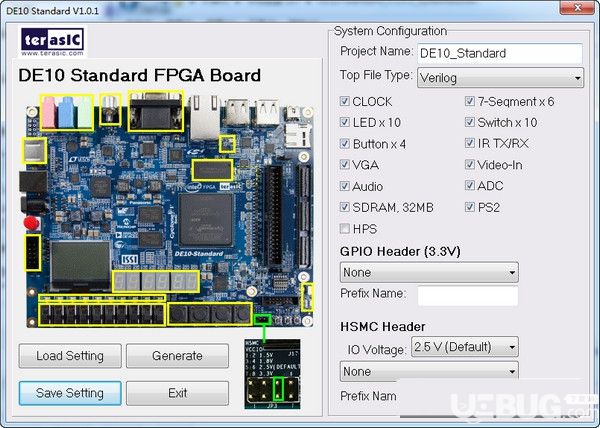

DE10 standard(開發板軟件)v1.0.1官方版

DE10 standard是一款功能十分強大的實用的硬件設計輔助工具，該工具集合了最新的嵌入式雙核 Cortex-A9及業界領先的可編程邏輯等優勢，能夠全面滿足開發者的需求，能夠幫助用戶設計出更加強大的硬件產品。需要的朋友可以來本站下載使用!

軟件簡介:

DE10-標準開發套件提供基于英特爾片上系統(SoC)FPGA的強大硬件設計平臺，其中包含最新嵌入式雙核Cortex-A9和業界領先的可編程邏輯，以實現最佳的設計靈活性。用戶現在可以充分利用這個功能強大且可重新配置的平臺，該平臺結合了高性能和低功耗處理系統。

英特爾SoC集成了基于ARM的HPS架構處理器。外設和存儲器接口使用高帶寬互連骨干網與FPGA無縫連接。 DE10標準開發板包含高速DDR3存儲器，ADC功能和以太網。推薦給需要它的朋友。

軟件功能:

DE10-standard提供了以 Intel System-on-Chip (SoC) FPGA 建立的強大的硬件設計平臺，結合了最新的嵌入式雙核 Cortex-A9 和業界領先的可編程邏輯以滿足終極設計的靈活性。DE10-Standard 開發板包括了諸如高速 DDR3 內存、ADC 功能、以太網絡等功能硬件。

使用說明:

1、下載完成后不要在壓縮包內運行軟件直接使用，先解壓

2、軟件同時支持32位64位運行環境

3、如果軟件無法正常打開，請右鍵使用管理員模式運行

產品規格

FPGA 器件

Cyclone V SX SoC — 5CSXFC6D6F31C6N

110,000 個 LE、41,509 個 ALM

5,761 Kbits embedded memory

6 個 FPGA PLL、3 個 HPS PLL

2 個硬件存儲控制器

基于 ARM 的 HPS

925 MHZ, ARM Cortex-A9 MPCore 雙核處理器

512 KB 共享 L2 緩存

64 KB 可擦寫 RAM

支持 DDR2、DDR3、LPDDR1 和 LPDDR2 的多埠 SDRAM 控制器

8-channel DMA 控制器

配置與調試

FPGA 端串行配置晶元 EPCS128

USB Blaster II，普通 B 型 USB 連接頭

存儲器件

FPGA 端 64MB (32Mx16) SDRAM

HPS 端 1GB (2x256Mx16) DDR3 SDRAM

HPS 端 Micro SD 卡槽

通訊

2 個 USB 2.0 Host 端口 (ULPI 接口配備 USB A 型連接頭)

HPS 端 USB 轉 UART(Micro USB B 型連接頭)

HPS 端 10/100/1000 以太網接口

PS/2 鼠標/鍵盤連接器

IR 收發器

連接頭

1 個 40 引腳擴展界面，電平 3.3V

1 個 HSMC 連接頭，可配置的 I/O 標準 1.5/1.8/2.5/3.3V

1 個 10 引腳 ADC 輸入接口

1 個 LTC 連接頭 ( 1 個 SPI Master，1 個 I2C 和 1 個 GPIO 界面)

顯示器

24 bit VGA DAC

HPS 端 128x64 點陣式背光 LCD 顯示屏

音頻

24-bit CODEC，line-in，line-out，microphone插孔

視頻輸入

TV 譯碼器 (NTSC/PAL/SECAM) 和 TV 輸入連接頭

模數轉換器

轉換速率：500 Ksps

8 通道

分辨率：12 bits

模擬輸入范圍：0 ~ 4.096 V

開關、按鈕、指示器

FPGA 端 4 個按鍵

FPGA 端 10 個開關

11 個 LED (FPGA 端 10 個、HPS 端 1 個)

2 個 HPS 端重置按鈕(HPS_RST_n、HPS_WARM_RST_n)

6 個七段數碼顯示管

傳感器

HPS 端重力傳感器

電源

12V 直流電源輸入
