界址點標準格式轉換器v1.0綠色版

界址點標準格式轉換器v1.0綠色版

  • 軟件大?。?span>4.63 MB
  • 更新日期:2018-07-10
  • 軟件語言:簡體中文
  • 軟件類別:國產軟件
  • 軟件授權:免費版
  • 評分等級:
  • 插件情況:無插件請放心使用
  • 適用平臺:WinXp,Vista,Win7,Win8
本地下載文件大?。?.63 MB高速下載高速下載器,提速50%
軟件介紹人氣軟件相關文章下載地址

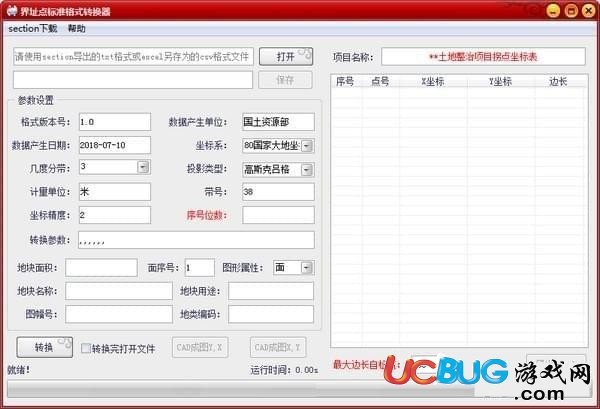

界址點標準格式轉換器是用于國土用地報備坐標轉換器,根據國土資源部拐點報備相關規定進行編寫,使用section導出的txt格式或excel另存為的csv格式文件!

界址點坐標轉換器下載
功能介紹:

1、坐標格式轉換:支持txt格式及csv格式的坐標格式文件
2、拐點坐標CAD成圖:可將拐點坐標轉換成CAD圖形,分 X,Y 及 Y,X 兩種形式
3、導出excel格式拐點坐標表(非CASS格式)

使用方法:

使用方法以常用格式進行說明,主要從mapgis、AutoCAD、ArcGIS(蒼穹軟件)、excel格式進行說明。
一、mapgis wl線文件轉換步驟:
1、連接范圍線成一個完全閉合的圈(技巧可以將顯示首尾點打開再進行連接)。
2、運行section,打開范圍線文件(或直接打開mapgis工程文件,將線文件設置為編輯狀態),點擊1輔助工具-導入導出功能-導出線拐點坐標(TXT),并保存拐點坐標。
此處需注意的是,請留意section程序下方狀態欄,實際坐標(X與Y調換后)與圖面坐標是否一致,如不一致請點擊比例尺設置成1000或0,如實際坐標處顯示為“請先設置比例尺”,則此時比例尺為0,無需進行設置。
3、運行拐點坐標轉換程序,點擊打開按鈕,導入txt文本文件,并設置好相應參數。
序號位數參數:如設置成3則格式為J001,如不填或為0時為J1,需注意的是如您點個數超過1000,則此處應至少填4或不填否則程序?qū)⑻崾疚粩?shù)溢出,重新設置再轉換即可。
4、轉換完后可進行CAD成圖及導出excel格式拐點坐標表(頁面已進行設置可直接打印,別忘了填寫項目名稱)。
二、AutoCAD文件轉換步驟:
1、另存CAD文件為dxf(2000或R12)文件
2、運行mapgis-圖形處理-文件轉換-輸入-裝入DXF-將范圍線圖層保留,其他層可選擇不進行轉換。
3、裝入dxf后,點擊文件-保存線,以保存范圍線,后面步驟同“一mapgis wl線文件轉換”
三、ArcGIS(蒼穹軟件)文件轉換步驟:
同AutoCAD轉換,裝入文件時選裝入SHape文件即可。
四、excel文件轉換步驟:
1、保證excel內表格內第二列與第三列為坐標值,第一列及后面列有無數據不影響。同時所有行(含首行)均需包含坐標值或為空行(空行時程序會自動跳過),切不可含文字或其他數據,否則轉換時程序會認為此處為0或相應的數值。
2、將excel另存為csv格式文件,再進行轉換即可!
五、txt文件轉換步驟:
保證txt內容格式為“任意內容,坐標值,坐標值,,,……”,第一個逗號與第二個逗號后為坐標值即可,第一個數值、第四個及后面數據任何內容均可。
此處需注意的是逗號必須為英文半角符!
其他需說明的問題
一、程序設置有最大邊長自檢值項,此處設置的目的是防止在轉換過程中因不可預見因素導致坐標值出錯,進行邊長也計算出錯,所以設置邊長最大值進行檢查。(經測試邊長一般為50以下,一旦出錯均為數位錯誤,出錯時邊長將達幾萬,故此處設置為200,亦可自定義)。
二、本程序目前只針對一個圈范圍線進行轉換,后續將進行完善!
