AutoCAD軟件怎么繪制配筋圖

使用AutoCAD軟件繪制建筑圖紙時，最重要的一項莫過于繪制配筋圖了，而繪制配筋圖對于很多用戶來說卻是一件非常難的操作，所需要繪制的點非常的多。那么，CAD配筋圖怎么畫呢?下面，我們就一起往下看看AutoCAD繪制配筋圖的操作教程。

方法步驟

1、打開AutoCAD，進入CAD操作界面;

2、找到直線命令;

3、使用直線命令繪制出配筋圖的外框;

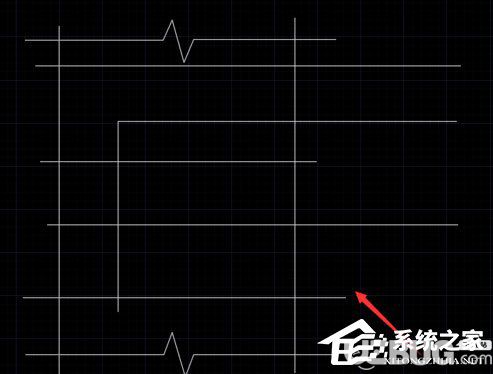

4、在外框的基礎上繪制出細節;

5、再在工具箱內查找修剪命令;

6、使用修剪命令將多余的線修剪掉;

7、在工具箱內找到文字工具;

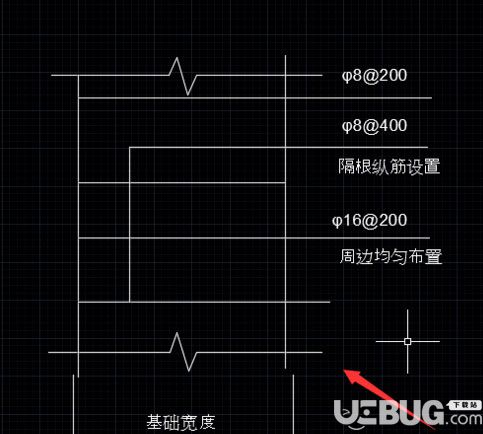

8、使用文字工具在圖形上標注出要求，這樣配筋圖就制作完成了。
