最近有AutoCAD用戶反映，因為工作的原因需要繪制鋸齒盤圖紙，但由于用戶之前從來沒有繪制過這種類型的圖紙，所以一時之間繪制不出來，這讓用戶非常煩惱。那么，AutoCAD怎么畫鋸齒盤圖紙呢?具體的繪制方法我們就一起往下看看吧!
方法步驟

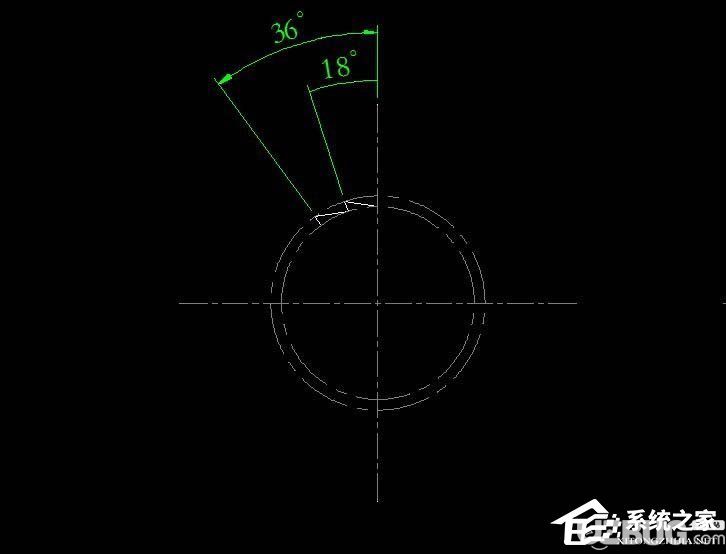

一、打開AUTOCAD進入繪圖界面;
1、以任意位置先做一個十字的中心線，設置好線型，顏色。
2、以中心線的交點為圓心繪制直徑160和直徑144的圓(這兩個圓是做輔助用的)。
3、輸入直線命令(簡寫：L)以中心線的交點為直線的起點，做角度線(126度)，直徑長度只要超過直徑160的圓就可了。
4、重重直線命令，再繪制一條角度線(162度)。

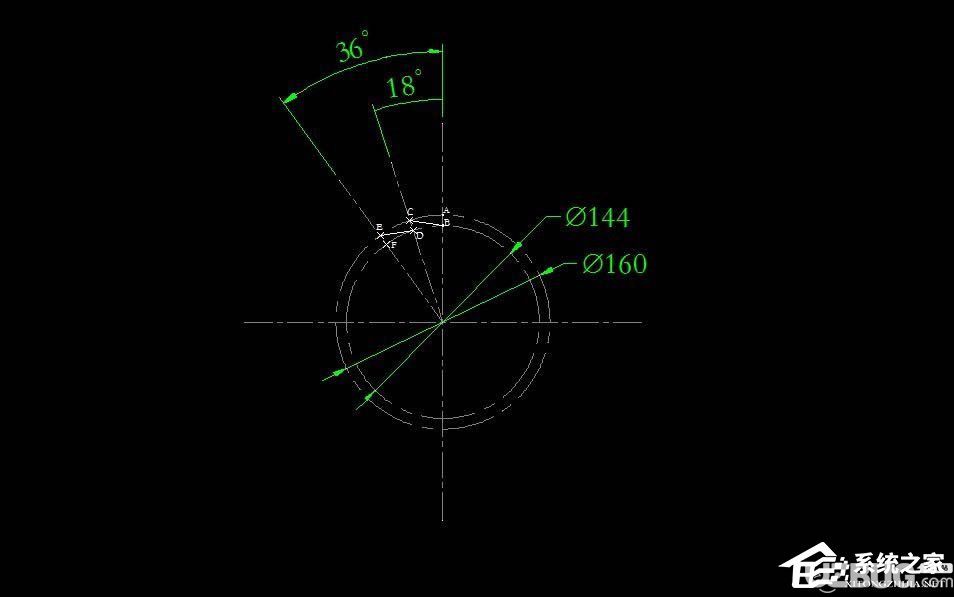

二、角度線繪制好之后，再利用直線命令，將BCDEF這五個點按順序連接起來，效果如圖;

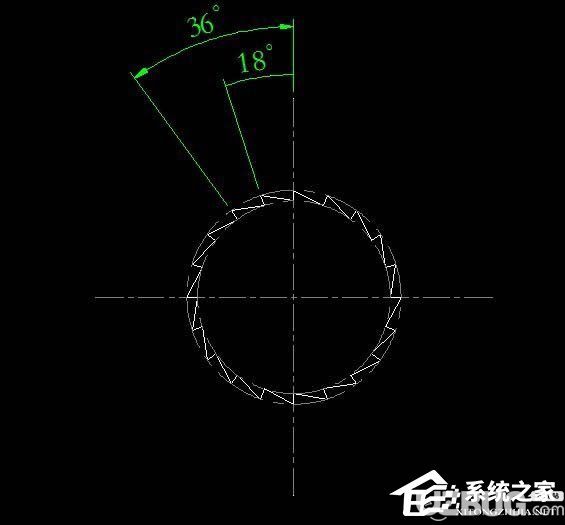

三、利用陳列命令(簡寫：AR，用環(huán)形陳列);
四、主輪廓完成之后，開始繪制里面的圖形元素(弧形腰形孔、圓孔);
1、利用直線命令，先繪制兩條角度線，一條是126度，另一條是162度。
2、利用圓的命令，以十字中心線的交點為圓心，繪制一個直徑為100的圓(做中心圓用)。
3、利用偏移命令(簡寫：O)，將直徑100的圓內(nèi)、外各偏移一次，偏移距離為5。
4、找到126度的線與直徑100的圓的交點為圓心，繪制一個半徑為5的圓。
5、找到162度的線與直徑100的圓的交點為圓心，繪制一個半徑為5的圓。
6、修剪半徑為5的圓以外的部分，效果如圖。

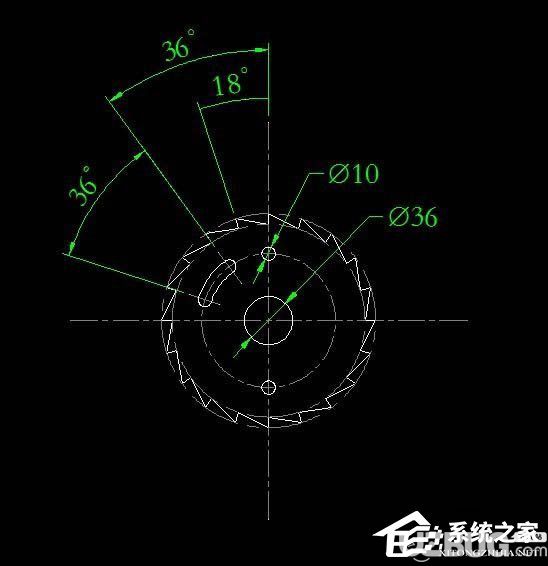

7、找到垂直中心線與直徑100的圓的交點為圓心(上下各有一個點)，繪制一個直徑10的圓。
8、以十字中心線的交點為圓心，繪制一個直徑為36的圓。
五、利用鏡像命令(簡寫：mi);
1、將左邊的弧腰形孔為鏡像對象，十字中心線的垂直線為鏡像點。
2、將上半部分的兩個弧形腰形孔為鏡像對象，十字中心線的水平線為鏡像點。

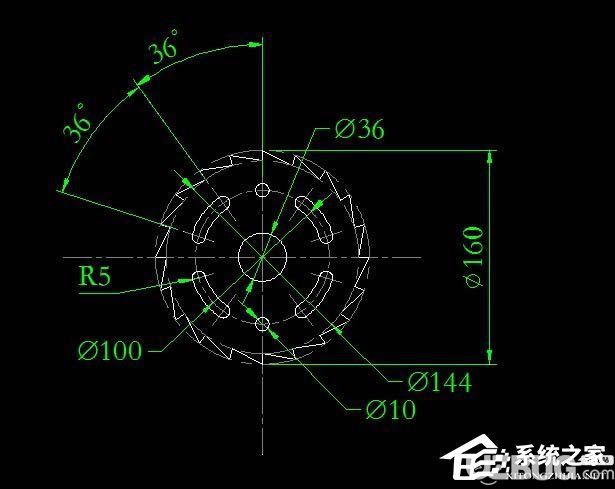

六、鏡像完成后，再做最后的整理和標注，效果如圖。
