winavr(GCC編譯器)V20100110官方最新版

WinAVR是作為GCC編譯器使用的一套開源的開發工具的總稱，著名的開源編譯器GUN C Compiler的AVR平臺移植版。用來在Windows平臺開發Atmel AVR系列RISC微控制器，該編譯器的編譯效率極高。GCC的編譯器優化程度可以說是目前世界上民用軟件中做的最好的，完全用ANSI（美國國家標準學會）規范寫出的超過一萬行代碼的程序。還沒有任何一種編譯器產生的目標代碼能比GCC產生的代碼速度更快，同時它的bug數量卻也可以算作所有民用C編譯器中最少的。

WinAVR的工具包括：

1.avr-gcc:基于命令行的編譯器。
2.avr-libc:編譯器avr-gcc的庫。
3.avr-as: 匯編器。
4.avrdude:編程接口。
5.avr-gdb:調試器。
6.programmers notepad:代碼編輯器。

WinAVR 的配置與 makefile使用教程：

WinAVR 的配置與 makefile 一直是新手入門的兩個難點。我們經過詳細的測試，推薦大家不需要作任何的配置， 并且介紹了如何用最簡單的方法創建自己的 makefile 文件。利用本文，十來分鐘你就能入門 WinAVR /GCC.

首先： 安裝光盤中的:avr應用/avr開發工具/WinAVR-20050214.exe軟件安裝好后，你就能在電腦上看到如下的功能菜單：

說明如下：

步驟一：打開 PN 工具
步驟二： 在硬盤建立一個專門存放avr文件的目錄， 例如， 我們在D:\盤新建一個AVR的目錄,注意！不要用中文目錄！也不要存在其他的有中文目錄的路徑。

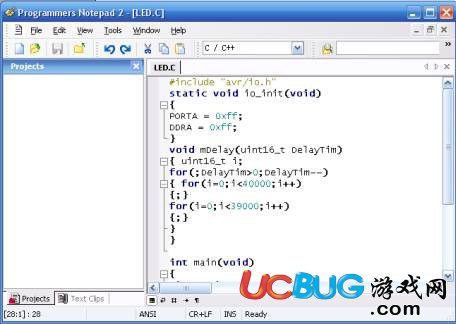

在PN工具的編輯窗口中輸入下面的一個簡單的跑馬燈程序：

在PN工具的編輯窗口中輸入下面的一個簡單的跑馬燈程序：#include "avr/io.h"static void io_init(void)
{
PORTA =0xff;
DDRA =0xff;
}
void mDelay(uint16_t DelayTim)
{uint16_t i;
for(;DelayTim>0;DelayTim--)
{for(i=0;i<4000;i++)
{;}
for(i=0;i<3900;i++)
{;}
}
}

int main(void){
uint8_t i=0;
io_init();
while(1)
{if(++i>=8)
i=0;
PORTA=~(0x01<<i); //改為0x80>>i可改變流水燈方向mDelay(500);}
}
然后：菜單 File -->save as..把它保存在剛剛建立的d:\avr目錄下，命名為led.c

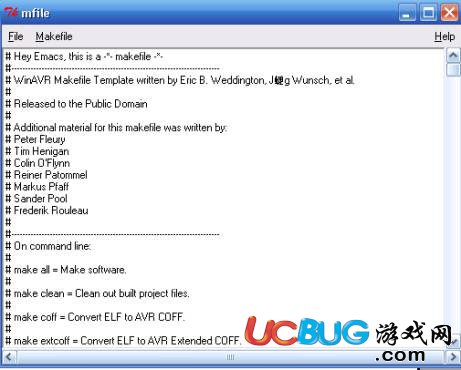

回到前面點程序菜單的winavr的mfile出現前面的界面

點擊主菜單Makefile->Main file name…即出現如圖2所示的對話框，通常不需要更改此選項，最終產生的hex文件即main.hex。

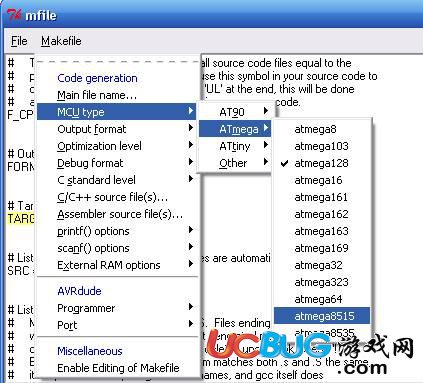

接著點擊Makefile->Mcu type，設定所用單片機的型號，如圖3所示我們選擇ATmega8515為我們所用的型號。

點擊：Make-->Debug Format：可選擇輸出的調試文件格式，應選擇最后一項：ELF/DRARF-2（AVR Studio ELF，GDB[experimental] ），這樣可以由產生供AVR studio 4以上版本調試用的ELF格式的文件。
 點擊：Make-->C/C++ Source Files……出現選擇文件名的對話框，如圖4所示，請用“Choose file…”鈕選擇你所要編譯的文件，注意，一定要將Include main.c前面的勾去掉，除非你的確有一個名為main.c的文件。

圖4 選擇主文件

其他的項一般可以不必改動。

 更改后用File-->Save as…將該makefile文件保存至剛才所建文件夾d:\avr中。

編譯 (Make All)：

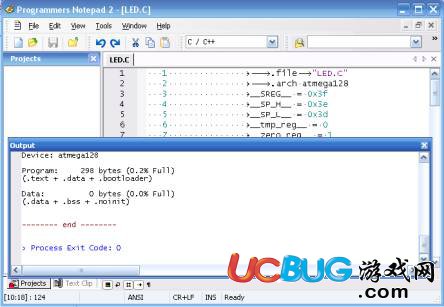

回到Programmer Notepads中，點擊：Tools->Make All，即可對該文件進行編譯、鏈接等處理，有關信息在output窗口中呈現。如有錯誤，單擊錯誤行，即可定位，以便對此進行修改，直到編譯、鏈接完全正確為止。此時，output窗口顯示：> Process Exit Code: 0 (否則程序有問題請檢查)

燒寫程序/演示
連接好XL2000或者xl600單片機實驗儀，，鎖緊座上放入一片ATmega8515L或Atmega8515，開啟電源,  運行XLISP軟件, XLISP軟件中選擇相應的芯片型號，器件配置選項中按 圖6 設置

按照上圖選擇：單片機工作在內部時鐘8MHZ

注意：熔絲位配置錯誤將會鎖死芯片導致再編程失敗。

加載編譯的文件main.hex   燒寫程序，正常即可觀查到流水燈效果！

特別注意！由于51單片機和AVR單片機的復位信號相反，而XL600/XL2000主要設計為51單片機使用，為此，如果按XL600/XL2000的復位鍵后，則停止運行，按下不動，才重新運行。初學者請注意！另外由于軟件設計的原因可能要點兩次智能一鍵通，才能正常的下載。

WinAVR優點

1.目標代碼效率極高；(同樣功能的程序，經由GCC 編譯后的目標代碼，通常比CVAVR的代碼短20%-50%，且運行速度更快)
2.GCC的代碼可讀性和可移植性最高；(為全球最大的自由軟件開發組織的首選開發工具，GCC是C語言事實上的工業標準，所以用GCC編制的程序，幾乎完全不必考慮移植性問題)
3.WinAVR是公開源代碼的自由軟件于有大量的高手參與它的開發，所以無論是GCC本身，還是與GCC 配套的AVR 編譯包，其更新速度和效率都是其它開發工具(accavr,avr studio)所遠不能比擬的；

常見問題

1、AVRGCC不能像CVAVR或ICCAVR那樣把特殊I/O口當變量來用，怎么辦？
其實，使用 AVRGCC 的 inp(port) 和 outp(data,port) 宏就是最好的方法，但如果真的需要延續以往的使用方式，也可以照以下方式辦理：#define dPORTA (*(unsigned char *)(PORTA + 0x20))。如此，就定義了一個 dPORTA 的偽變量，可以直接用于表達式中，并且用此種方式也可以實現類似 C51 中的 sfr 變量類型……
2、AVRGCC 不能編譯帶浮點函數的程序，怎么辦？
很簡單，在工程所在目錄的makefile文件中，把LDFLAGS=項目最后加上 .-lm就可以了……
3、怎么改變目標程序的優化方式？
在makefile文件的CPFLAGS=行中，加入-Ox（x=1,2,3,s）就可以了，如果已經有了-O的項目，就改變現有的，1~3 代表優化方式，s代表按代碼長度優化……
4、AVRGCC 能不能為 AT90S1200、ATTiny 系列進行 C 語言編程？
答案是肯定的！首先，需要在 makefile 的項目中，把MCU=后面的內容改成avr2其次，需要在程序所在的 c 文件中，把#include 改成#include ,#include如此，即可以直接將編譯后的代碼用于該兩類MCU上，不過，還需要注意的是，由于該兩類 MCU 沒有軟件堆棧和 RAM，所以，程序中*禁止*使用全局變量、局部靜態變量以及中斷處理以外的函數（其實在 GCC 中，中斷處理程序叫做“信號”，不叫函數），并且，在中斷處理過程中，最好不要開放中斷，否則會引起數據錯誤并非不可以，但需要一些技巧）。
