先聞CAD工具箱2016.1.0.0.1最新版

先聞CAD工具箱是一款CAD輔助工具，該軟件擁有輔助繪圖、文字工具、圖層轉換等多種功能，且擁有眾多CAD工具，能夠快速幫助用戶完成繪圖工作，歡迎需要的用戶下載使用。

功能特性：

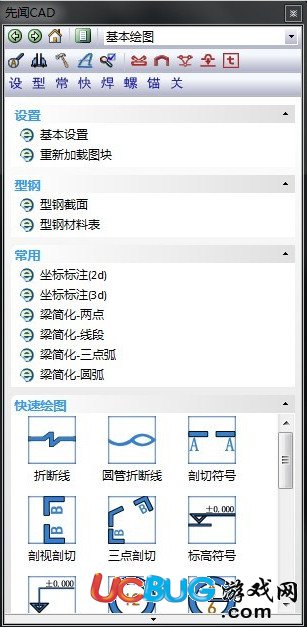

一、常用工具
常用工具包含常用的繪圖、字符工具及圖層操作等功能，配合不同的增值模塊，能夠使鋼結構技術人員的繪圖節省時間，更加高效和準確。
1、豐富的繪圖工具：繪圖工具有鋼結構常用節點圖、繪圖常用符號、焊縫標注、鋼梁簡化繪制及相貫線繪制等很多實用方便的繪圖功能。
2、常用繪圖輔助工具：繪圖輔助工具是將繪圖中繁瑣的操作進行歸集、整理，用簡單的指令完成需要的操作，如Z坐標歸零、曲線分段、節點圖縮放、合并線段相近端點等功能。
3、常用文字工具：包含常用的文字處理工具。
4、顯示及隱藏工具：可以部分、按層、按顏色、按線型、按類型顯示或者隱藏，方便在復雜圖形中選擇所需的部分。
5、圖層處理工具： CAD本身自帶圖層工具功能強大，但是操作繁瑣，圖層處理工具在完成CAD本身圖層工具功能的前提下，使操作簡單、方便。二、門剛拆圖工具
門剛拆圖工具是一款為鋼結構門式剛架拆圖工作量身打造的專業軟件，其結構分類廣泛詳細、軟件設計專業合理、使用操作簡單方便，讓門式剛架繁瑣枯燥的拆圖工作變得輕松自如。
1、分類詳細，包含了門式剛架主次構件。
2、每個模塊中主要參數可按用戶要求定義，數據調整時圖紙變化直觀顯示。
3、生成構件圖，不規則板自動拆分并標明損耗范圍。
4、生成尺寸標注，自動繪制剖視圖。
5、零件自動編號，統計數量，相同零件歸并。
6、生成零件規格、長度、材質等材料表信息。
7、計算零件單重、總重及表面積。
8、數據輸入完成后生成詳圖，用戶可選擇出圖比例。
9、在CAD中出圖。
三、曲面展開工具
曲面展開工具是先聞CAD工具箱針對鋼結構工程中出現的雙曲面板材進行展開下料的一款專業工具。手工展開雙曲面板存在展開精度低、過程耗時耗力、加工損耗大等大的缺陷，鈑金工具能很好的解決上述問題。在建立雙曲板空間模型的基礎上，通過鈑金工具自動生成展平后的鋼板。鈑金工具具有操作簡單、出圖方便、數據精確等特點，解決了鋼結構工程中曲面板展開的技術難題，可以說是放樣技術的一大進步。
1、選擇斷面曲線，點取斷面通過路徑的通過點，然后選擇斷面通過的路徑曲線，形成三角形網格曲面，斷面垂直于曲線當前斷面切線方向。
2、輸入寬度方向和長度方向三角形數量，選擇斷面曲線，點取斷面通過路徑的通過點，然后選擇斷面通過的路徑曲線，形成三角形網格曲面，斷面位置均垂直于大地。
3、輸入寬度方向和長度方向三角形數量，選擇斷面曲線，點取斷面通過路徑的通過點，然后選擇斷面通過的路徑曲線，形成三角形網格曲面，斷面位置垂直于路徑曲線。
4、選取線模建立三角形網格模擬空間曲面板。
5、出三角網格，進行迭代計算。
6、展開空間三角網格得到平面網格。
7、選取生成的三角形網格，生成外輪廓。選取外輪廓復制即可得到下料板形狀。
8、選取空間三角網格上的控制點編號，生成每個控制點的三維坐標，并匯總形成表格。四、網架輔助工具
網架輔助工具是先聞CAD工具箱的增值模塊之一，主要是針對網架結構開發的專用工具，包含網架前處理及后處理實用工具，前處理工具可以提高網架建模的速度，后處理工具使網架圖紙修改更加方便，使網架分片加工變得簡單易操作。
1、實用的輔助建模工具：
知弦生成其它層用于由復雜的單層網格曲面生成空間網格結構，一般單層曲面網格結構的建模比較簡單，但是從單層到雙層網架結構的建模相對較難實現，通過“已知弦生成其他層”就能方便的完成。
線段雙向延伸用于有圓球的網架CAD布置圖還原成沒有球的線模型，每根桿件雙向等延長圓球的半徑的長度，刪除圓球就得到了網架的線模型。
線段連接端點是將CAD繪制的模型線按單個網格進行分段。
連兩弦層間腹桿可以快速的連接上下弦層間的腹桿，用戶只要分別選擇弦層1和弦層2，程序會自動在弦層1、2間繪制腹桿
2、實用的網架材料表修改工具：主要是針對網架材料表表格進行修改而開發的工具，可以對選定的內容批量增減，比如對某些選定數值乘以1.1的系數；可以刪除指定的列；可以對選定的表格內數值進行求和計算。
3、網架分片加工工具：大型網架結構一般體量和面積較大，整體加工對加工廠家的加工能力要求很高，而且現場安裝必須等整體加工完成后才能進行，運用“網架分片加工工具”可以對網架加工圖進行操作，完成分片，實現分片加工、分片安裝，大大節約成本、節省時間、提高效率。
4、螺栓球角度累加工具：螺栓球角度累加工具是按照球加工人員的習慣對網架球的水平角按某一起點進行累加輸出的工具。
