校梁王v1.7免費版

校梁王是一款運用在CAD2000以上版本的CAD制圖插件工具，利用校梁王能夠快速的制作計算書和對計算書進行校對，是一款功能強大的cad插件工具。

功能介紹

校對梁計算書

計算書歸并及比較

對梁圖進行鏡像操作

計算書批量插入

對于要處理的標注加箭頭標記

文本加減括號標記

設置梁校對參數

使用方法

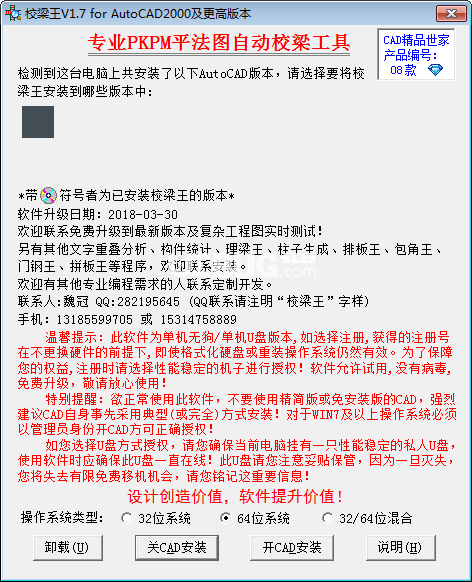

下載打開軟件,根據系統版本安裝插件即可。

注意事項

1:確保您要安裝的CAD版本是完全安裝的非迷你及非簡裝CAD系統!

正確安裝好理梁王軟件及設置好需要的理梁參數及圖層。

請?jiān)陉P(guān)閉防病毒模式下安裝,系統誤報病毒選信任插件。

2,按"00-PKPM基本設置.jpg"圖中要求,把梁相交處梁線均打斷開關勾上!

3:T圖轉CAD圖后,放大100倍,變成1:100的PKPM原始圖,執行理梁操作,如果有軸線,可以把圖加在軸線圖上。

這樣可以執行不居中梁自動定位功能,同時確保需理梁文字高度為250左右字高。

4:根據軟件處理結果及各項提示進行專項處理,可以用單顯命令進行單獨項目查校。對于首項綠線項,軟件認為是

符合您處理要求的自動理梁過程線,可以刪去或隱去,您只要專項查對紅線部份的內容有沒有符合要求,再人工處

一下,相信軟件已經把90%的內容自動處理完畢了,你只要人工干預一小部份就OK了。

新版軟件可以執行隱線/刪線操作,也可以重復點擊要求顯現的項目,軟件自動:<雙色線/單色少線/單色多線>切換。

5:查校完畢再結合配筋圖核對一下,之后就可以出圖了!建議用08款梁校王軟件自動校核配筋,又快又準!

6：軟件支持pkpm、yjk等軟件出圖。

希望軟件能給您的繪圖工作提高效率，帶來更加輕松愉快的工作體驗,

您的分享支持是我們不斷進取的動力!
