Cleanflight Blackbox Explorer(黑匣子軟件)v1.2.1免費版

Cleanflight Blackbox Explorer是Cleanflight的黑匣子軟件，這個工具可以讓您在網絡瀏覽器中打開Cleanflight的黑匣子功能記錄的日志。您可以在日志中尋找檢查每個時間步長的圖形值。如果你有一個飛行視頻，你可以加載，以及它將被播放的日志后面。您可以將圖表導出為WebM視頻，與他人分享。

使用方法

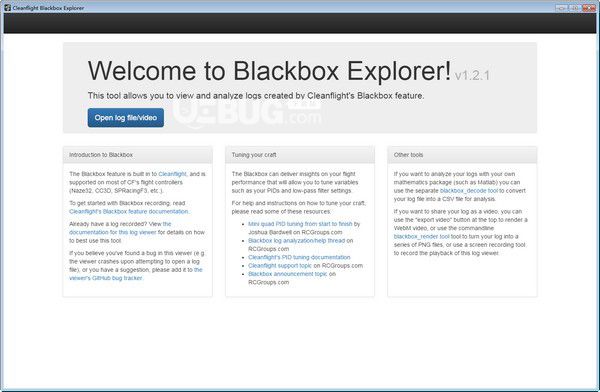

點擊右上方的 "打開日志文件/視頻 "按鈕，選擇您的日志".TXT "文件和您的飛行視頻(如果您錄制了)。

您可以通過點擊或拖動主圖下方的搜索條來滾動瀏覽日志。當前時間由圖形中心的垂直紅條表示。您也可以點擊并向左和向右拖動圖形區域，向后和向前擦拭。

將日志與飛行視頻同步

布防時，黑匣子會在蜂鳴器上發出短促的蜂鳴聲，這與記錄數據的開始相對應。您可以在聽到視頻中的提示音時，按下 "start log here "按鈕，將日志與飛行視頻同步。您可以通過按下日志同步部分的左推和右推按鈕，或通過編輯 "日志同步 "框中的數值，手動調整日志的對齊方式。正值會將日志向視頻的結尾移動，負值則會將其向開頭移動。

自定義圖形顯示

單擊顯示屏右側的 "圖形設置 "按鈕，以選擇哪些字段應繪制在圖形上。例如，您可能想刪除默認的陀螺圖，并為每個旋轉軸添加單獨的陀螺圖。或者，您可能想繪制vbat與節流閥的對比圖，以檢查電池的性能。

注意事項

此工具尚未在Internet Explorer上進行測試，但肯定不能在早于9版本的版本上工作。

您的網絡瀏覽器必須支持您的飛行視頻所使用的視頻編解碼器才能播放。火狐瀏覽器不支持Mac上的H.264視頻，所以如果您的視頻無法播放，請嘗試谷歌瀏覽器。如果仍然無法播放，請按照下一節的說明使用Handbrake轉換視頻。

表現最好的網絡瀏覽器往往是谷歌瀏覽器，特別是當試圖同時播放您的飛行視頻。

這個工具目前還處于測試階段，所以一些關鍵功能還沒有實現。

{pos(288,255)}無法控制圖形線條的平滑度。

沒有辦法用方向鍵在循環迭代之間進行單步操作。
