CadAssis(cad坐標提取軟件)v1.2免費版

CadAssis(cad坐標提取軟件)是一款CAD與Excel之間的數據交換軟件，AutoCAD輔助程序，主要用于解決AutoCAD與Excel之間的數據交換問題!

軟件特色

1. 完成AutoCAD中量距與讀取某一點坐標的功能，將結果寫入Excel表格，寫入項目及精度可以指定;

2. 完成多段線節點坐標在AutoCAD與Excel之間的互導;

3. 從Excel中讀取參數，然后在AutoCAD中重復執行某個命令，比SCRIPT更加方便靈活;

4. 通過指定封閉區域內一點測量封閉區域的面積，類似圖案填充操作，結果可寫入Excel;

5. 將Excel中多行多列數據寫成一列，可以按行或按列轉換;

6. 英寸到毫米的轉換，便于老建筑圖紙識圖及轉繪。

使用方法

不需要安裝，但CadAssis.exe、config、readme.txt三個文件缺一不可

1.設置：右鍵菜單選“SET”

1.1 輸出精度：指定輸出精度(默認小數點后三位)

1.2 坐標系統：勾選YOX項指定使用工程坐標系統

2.pline之Acad-〉Excel，在Excel中指定放置坐標的起始單元格位置，再按下“-〉Excel”，

選取一根多義線(三維多義線跟輕量多義線均可)，最后到Excel中看看吧。

若勾選“-〉Excel”按鈕右邊的復選框，則輸出PLine坐標的同時還會輸出

與之相交的直線的起終坐標及交點坐標

3.pline之Excel-〉Acad，在Excel中選取坐標值(二維選兩列，三維選三列)，按下

“-〉Acad”CadAssis會分別生成LWpline跟3Dpline

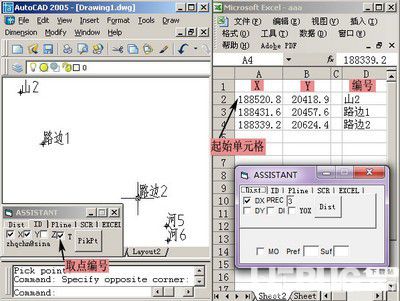

4.Dist與ID: 右鍵菜單選“DIST”或“ID”，在Excel中指定一活動單元格，從面板復選框

指定范圍，然后在Cad屏幕拾取兩點(一點)

5.SCR：右鍵菜單選“SCR”，重復執行某個命令，有兩種使用方式：

5.1 從下拉選擇框中選擇命令：預置了“text”、“insert”、“circle”、“ZhanDian”

四個命令。選擇其中一個，并按提示填寫參數，要變化的參數如文字插入起點、文本

內容則在Excel中按列填寫，程序面板上只需將相應的輸入欄右邊的復選框勾上即可。

如果excel中相鄰兩列是x、y坐標，還需將輸入欄右邊的第二個復選框勾上。

“ZhanDian”用于公路路線設計中的地物控制點展點，其參數設置也已預置，只消

在Excel中將測量數據按“點號”、“X坐標”、“Y坐標”填寫成三列，選中要處理

的數據，直接“Draw”就可以了。

5.2 執行其他命令：在Command欄中填寫要重復執行的命令，要注意將命令寫成能在命令

行執行的形式如insert,應寫成"-insert"，而text,就可直接填寫"text",另外，

命令可用簡寫如上述兩命令可寫為"-i"、"dt",para1到para10欄根據command要求

的順序依次填寫(需要多少填多少，不必全部填滿)，對于不變的參數，如text要求

的字高、旋轉角度就可在程序面板上直接填寫而有些命令執行中需要回車，如text，

填寫para時，回車符用EnterMark指定的符號(可根據需要自己指定)。

**注意：程序執行前一定要在Excel中將需要處理的數據區域全部選中，程序只處理選中區的數據

AutoNext選中時，Excel中應選中第一行數據，每“Draw”一次，程序讀取一行

數據，執行一次"command"命令，然后在Excel自動移向下一行。此方式

是已知一系列點坐標，在圖中用"zoom"依次察看時而寫的，一般情況用不上

6.Conv:右鍵菜單選“Conv”，在左側文本框輸入英制尺寸，右側文本框顯示對應毫米值。

尺與寸之間用小數點隔開，帶分數的整數與分數之間用空格隔開，只有尺或只有寸

時小數點均不能省略。輸入格式：

1尺3寸-------- 1.3

2尺----------- 2.

15寸---------- .15

3/8寸--------- .3/8

1尺1又3/8寸--- 1.1 3/8

說明： 各控件上的文字大部分采用了英文簡寫，甚至沒有文字，請把鼠標指針在控件上停留一會兒就會有說明文字出現。
