熱水管網水力計算v1.0免費版

熱水管網水力計算軟件，輸入用戶編號、用戶負荷、管段長度，可自動尋找最遠用戶，計算個各支管流量、自動累加主管流量，根據比摩阻自動選擇管徑，計算各節點供回水壓力，繪制水壓圖，可計算多熱源環網。

使用方法

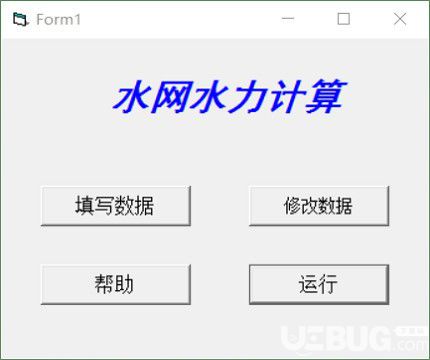

雙擊 rshl60.exe

a.先執行“填寫數據”，系統將提示“輸入文件名”

如輸入的文件名已存在，則程序先讀入該文件，將文件中的值作為卻省值，用戶可在此基礎上修改，如輸入的文件名已存在，但此文件不是水力計算的數據文件，程序讀入該文件時可能出錯，此時應換一個文件名，輸入的文件名如沒有后綴，系統將自動加上.txt的后綴，然后，系統將提示你輸入下列數據：

供水溫度，回水溫度 ，主熱源循環泵入口壓力，最不利點用戶內部阻力(Kpa) ，局部阻力折算系數

節點數，管道數, 按300Pa/m比摩阻選擇管徑的起始節點號

第一根管道管徑，長度， 局部阻力當量長度， 起始節點， 終止節點

第二根管道管徑，長度， 局部阻力當量長度， 起始節點， 終止節點

節點編號，相應的節點負荷(Mw) …

對于已知管徑的管道(原有管道)要填其公稱管徑,對于未知待求的管徑,填0,對于已知管徑的管道系統將按其管徑進行水力計算,對于未知待求的管徑的管道, 系統將進行自動選擇管徑，使其比摩阻控制在30-80pa/m的范圍內，對于離熱源較近的支管, 可以按300Pa/m比摩阻選擇管徑，但要給出”按300Pa/m比摩阻選擇管徑的起始節點號”，同時大于這個編號的支管繪制水壓圖時將用其它顏色, 如果”按300Pa/m比摩阻選擇管徑的起始節點號”該項不填或填0，系統將全部按20-80pa/m控制比摩阻。

節點編號規定：主熱源編號為0，其它節點可以是任意數字，建議從熱源到用戶依次編寫，先編主管，后編支管，為便于區分主管和支管，支管的節點編號可以從較大的一個數開始(如100)，節點編號的位數最好不超過3位，開頭所填的節點數是包括主熱源在內的所有節點。

節點負荷：節點輸出負荷(指流出要計算的管網，也即用戶負荷)為正，輸入負荷(熱源)為負，主熱源負荷(即編號為0的節點負荷)不用填寫，系統將根據用戶負荷及其它熱源負荷計算出主熱源所承擔的負荷。

如果用戶想對本剛才填入的數據進行修改，可點取“修改數據“按鈕，然后，選取文件名，進行修改。

b. 執行“運行”

系統將提示輸入數據文件名：此時你輸入剛才編寫好的數據文件名;

c. 計算結果形成“數據文件名_out.txt”的文件，用戶可用記事本打開，如想加上表格，可用Excel打開此文件，機器會自動加上表格。

計算結果中，管段流量 、流速有正負之分，如水是從節點1流到2，則從節點1到2流速為正，從節點2到1，流速為負。

枝狀管網可生成水壓圖，文件名為“數據文件名.dxf”，在ACAD環境中，點取“打開文件”菜單，選擇文件類型為“dxf”(通常為dwg)，再點取該文件名即可。

計算結果除形成結果文件外，還將計算得出的管徑替換原始數據中管徑為0的數值，然后形成一個名為“文件名+#.txt”的文件，如用戶對計算結果不滿意，可調整該文件中的管徑，然后，以此文件作為原始數據文件，重新運行。

本程序可用于枝狀管網，也可用于環狀管網，熱源可以是一個，也可以是多個。
