Renga Architecture是一款建筑設計輔助工具，基于兩個原則，在3D空間中進行設計和直觀的基于上下文的界面，為用戶提供各種設計工具支持，可以幫助用戶更快速的進行建筑模型設計。

功能介紹

設計工程師是最能預測軸測計實施的人。 MEP系統的軸測計劃是他們需要?jiǎng)?chuàng)建的設計文檔的關鍵部分。使用新的Renga版本，工程師可以根據全聯盟州標準GOST的要求輕松繪制軸測計劃。 它使Renga MEP成為機械、電氣和管道學科專家的首選。

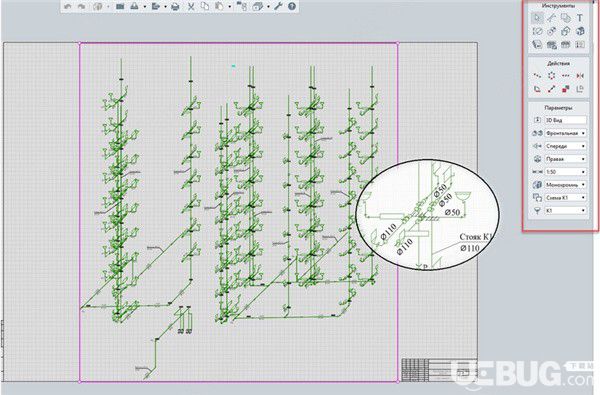

家庭水處理系統的軸測規劃示例

軸測投影是建筑專業人員在工程圖紙文檔中顯示其設計解決方案的另一種選擇。與標準平面圖、立面圖、剖面圖不同，這些視圖允許更準確地顯示例如元素的復雜連接節點或建筑物的一部分。并且還展示了結構元件的裝配視圖。

從模型中獲得的軸測視圖

Renga開發團隊大大擴展了3d建模的功能。你現在可以在3D空間的任何給定點設計對象，在任何平面上復制對象，而不僅僅是在工作平面內。 例如，用戶只需點擊一下即可復制帶有窗口的墻壁。

復制了帶有窗口的墻壁高度

隨著該程序的不斷發展，Renga正在多個領域不斷發展壯大。新功能有助于多學科團隊更高效地交付項目。 我們希望我們的用戶會因此從中獲得益處。

建筑信息模型在建設階段仍很少使用。設計師和客戶之間的設計文檔大多以PDF格式交換。Renga更新使用戶能夠在3D視圖中插入PDF格式的圖紙，并將其用作構建信息模型的基礎，從而節省時間并提高準確性(圖4)。

將PDF格式的圖紙導入到Renga Structure

除此之外，Renga開發人員還設計了將圖紙批量導出為PDF / DWG / DXF格式的功能。這對于那些情況很有價值，當項目團隊成員需要生成文檔包以供專家評估時 - 批量導出功能可在幾分鐘內為他們提供設計文檔(圖5)。

PDF格式下的工程設計文檔

建筑師會喜歡Renga更新后的門工具。 在Renga Architecture中創建新的門類型，用戶現在可以改進門的結構，管理門框參數，添加門檻和門飾。 Renga現在為建筑師展示了一個開門區域，以確保附近門的面板在打開時不會相互阻擋，并為緊急出口路線提供足夠的空間。 用戶還可以設置門的細節級別。 現在由用戶決定是否要詳細顯示所有帶有門檻、門飾和門框的結構，或僅顯示簡化的面板。除此之外還有更多其它新功能。對于圖紙生成，Renga提供了新的細節級別符號“A”，允許顯示以30°開啟的門和符號“B”，允許按照全聯盟州標準GOST和水平顯示90°的門 詳細信息按ISO要求簡化(圖6)。

根據GOST標準(上文)和ISO(下文)生成的平面圖

以前的Renga版本沒有相互拼接地板和地板開口的功能。當用戶嘗試修改構建3D模型時，它會造成一些困難。當重新定位樓板時，用戶必須分別修改開口的位置。 在新的Renga版本中，所有開口和其鋼筋都屬于地板。如果用戶修改模型并重新定位地板，則打開時會自動與地板一起轉移(圖7)。 這是帶給Renga Structure工作的設計師的好消息。

屬于地板的開口及其加固部分

新功能大大加快了鑄鋼筋混凝土板的牽伸速度。 現在，在地板圖紙中顯示澆筑混凝土板的加固以及開口的加固。

軟件亮點

1、機電設計

Renga當前版本允許您設計供水，排污，供暖(管道系統)，管道和電氣系統的MEP系統。

2、管道系統

項目資源管理器中的“管道系統”部分旨在顯示所有可用的管道系統。

每種系統類型的對象都顯示在單獨的選項卡上。例如，在家用冷水系統類型上，可以使用家用冷水類型的連接點設置對象之間的連接。

Renga允許為每種管道系統類型配置參數。根據指定的參數，應用程序?qū)⑦x擇一組適當?shù)目捎霉艿罉邮胶凸艿琅浼?/p>

設計過程包括以下幾個階段：

在3D視圖或級別的平面上放置設備。

管道系統參數配置。

使用管道系統確定選項卡上的對象之間的連接(路線)。

管道系統的附件，配件和其他組件的放置。

3、風管系統

項目瀏覽器中的風管系統部分旨在顯示所有可用的風管系統。

每種系統類型的對象都顯示在單獨的選項卡上。 Renga允許為每種系統類型配置參數。根據指定的參數，應用程序?qū)⑦x擇一組適當?shù)目捎蔑L(fēng)管樣式和配件

設計過程包括以下幾個階段：

在3D視圖或級別的平面上放置設備。

風管系統參數配置。

使用風管系統確定選項卡上的對象之間的連接(路線)。

管道系統附件，配件和其他組件的放置。

4、電氣系統

項目瀏覽器中的“電氣系統”部分旨在顯示所有可用的電氣系統。

每種系統類型的對象都顯示在單獨的選項卡上。 Renga允許為每種電氣系統類型創建電線和導體。您可以在電氣系統參數以及路徑高度和偏移參數中指定它們。

設計過程包括以下幾個階段：

將燈具和其他設備放置在3D視圖或級別的平面上。

5、準備電導體樣式。

用創建的導體樣式準備電氣線樣式。

電氣系統參數配置。

確定帶有電氣系統的選項卡上的對象之間的連接(路線)。

軟件特色

1、詳細的建筑和空間規劃

有關更詳細的建筑，Renga提供了用于快速對象創建/編輯的工具-樣式，裝配體和輪廓編輯器。只需一分鐘，用戶即可創建自己的自定義窗口樣式或門樣式，在其中放置水平或垂直mullon，分配結構材料，定義框架開口的類型，以及設置窗框，mullon和框架的尺寸。用戶可以將自定義樣式分配給任何形式和大小的門開口。

2、計劃表和工程量

清單的自動計數要執行準確的結構體積計算和材料數量計算，請使用計劃表工具。它會自動收集對象數據并以表格格式生成報告。如果3D模型發生更改，進度表會自動重新計算。

建筑師可以創建自己的自定義進度表或使用預制模板。軟件已經按照俄羅斯國家標準(GOST)創建了模板-房間時間表和門窗時間表。架構師可以修改計劃視圖，按屬性對計劃進行分組，應用過濾器，添加自定義屬性。

為了獲得正確的整理室體積，建筑師可以使用“整理室時間表”模板，該模板會自動收集房間的設計特征-墻壁，地板/天花板區域，踢腳線長度減去封閉結構的開口。

2、令人印象深刻的項目演示

如果您想打動客戶，則可以使用紋理貼圖和分配材質輕松創建模型的高質量圖像(渲染)。為此，Pictorex公司開發了Artisan Rendering應用程序，可以與Renga Architecture一起安裝。

除此之外，您還可以將信息模型導出為3D圖形格式OBJ，DAE，STL，以在3Ds Max，Blender，Lumion等流行產品中執行渲染。以STL格式導出模型并進行3D打印以獲得建筑體量模型。

使用增強現實眼鏡將您的客戶帶入建筑模型內的虛擬步道。Renga Architecture與Occulus Rift VR耳機建立了鏈接。佩戴此耳機，您可以看到未來的建筑并欣賞設計和工程解決方案。

如果要遍歷模型，可以使用3D Connection Company的3D spacemouse。就像VR耳機一樣，它與Renga集成在一起。

3、對項目進行文檔

內置的工程圖編輯器允許創建項目文檔集。實現了編輯器以最大程度地自動化圖紙生成。直接從3D模型中自動檢出建筑物的主要視圖(平面圖，立面圖，剖面圖)。

生產工具將有助于根據俄羅斯建筑設計文件系統(SPDS)和國際標準化組織(ISO)創建圖紙。

顯示樣式可以設置圖形上對象的可見性和詳細程度。因此，用戶可以從一個平面圖中獲得多個圖紙：磚砌圖，設備布置圖，緊急出口圖，梁和柱布置圖等。

使用方法

1、連接加強

在當前版本的Renga中，如果墻的基線是交叉的，則可以增強使用“連接”加固樣式自動創建的墻的連接。

為了加強墻壁連接，請執行以下操作：

展開“主要”面板上的“視覺樣式”菜單，然后選擇“顯示連接”選項。在此模式下，墻壁的連接以綠色突出顯示。

選擇一個或多個相同類型的連接。

設置連接參數：

2、連接加固樣式

連接間距。它確定橫向鋼筋布局的間距，該間距在連接鋼筋樣式中指定。

使用連接時，請使用“隱藏”，“可視”樣式，在快捷菜單上的項目命令中選擇“相似”。

如果將鋼筋樣式指定給形成連接的墻，并且樣式中指定的鋼筋方法為參數網格，則將應用連接樣式。

連接加固樣式

連接加固樣式確定如何對兩個或多個墻的連接進行加固。

如果“連接”加固樣式的列表中沒有合適的樣式，則可以創建自己的樣式。在“連接”加固樣式的列表上選擇“其他”選項。

另外，要?jiǎng)?chuàng)建和編輯連接加固樣式，可以使用“主要”面板上的“管理樣式-連接加固樣式”。

1)在“連接加固樣式”編輯器中，通過單擊“新建連接加固樣式”按鈕來創建新樣式。

2)設置一個新的樣式名稱。

3)在窗口的右側，設置連接鋼筋的結構。

4)然后設置其余參數。

如果鋼筋列表上沒有合適的樣式，請?jiān)阡摻顔挝痪庉嬈髦袆?chuàng)建新的樣式。

5)單擊確定。

請注意，在編輯器中編輯/刪除樣式后，單擊“確定”，所有執行的更改將永久應用于相關連接。

3、物體

在3D視圖，關卡的平面圖或“管道系統”選項卡上的Renga中創建模型時，您可能會隱藏選定的對象。

另外，您可以隔離對象，即隱藏除所選對象之外的所有對象。

為了隱藏一個對象：

1)選擇一個或幾個對象。

2)右鍵單擊以打開快捷菜單。

3)單擊隱藏選項。

請注意，如果在3D視圖上對路線執行“隱藏”操作，則路線上的所有對象(管道配件，管道配件)將與路線一起被隱藏。

為了隱藏除選定對象之外的所有對象，請執行以下操作：

1)選擇一個或幾個對象。

2)右鍵單擊以打開快捷菜單。

3)單擊隔離選項。

為了顯示隱藏的對象，請單擊快捷菜單上的“顯示全部”選項。

4、分層材料

在Renga中，可以將層狀材料應用于墻壁，地板和屋頂。

在上述工具的“分層材料”參數中分配了分層材料。如果列表中沒有合適的分層材料，則可以創建自己的材料。選擇分層材料列表上的“其他”選項。

另外，要?jiǎng)?chuàng)建或編輯墻壁，屋頂和地板的分層材質，可以在“主”面板上使用“管理樣式-分層材質”。

在“分層材料”編輯器中，選擇您要為其創建材料的對象類型(墻壁，地板或屋頂)。

通過單擊“新建分層材料”按鈕來創建新材料。

5、輸入材料名稱

在窗口的右側，為基礎層設置材料，創建新層并設置其屬性。

單擊確定。

無法設置基礎層的厚度-它是根據對象和其他層的厚度來計算的。因此，如果只有一層，則其厚度等于物體的厚度。

為了僅將一種材料分配給分層對象，請選擇用于基礎層的材料。

為了添加一個層：

在窗口右側，點擊新建圖層。

在列表中選擇一種材料并設置其厚度。

如果列表中沒有合適的材料，請?jiān)?ldquo;材料編輯器”中創建一個新材料。

為了像現有層一樣添加一個層，請選擇該層，然后單擊Duplicate Layer。

要?jiǎng)h除圖層，請選擇它，然后單擊“刪除圖層”。基本層無法刪除。

為了按所需順序排列圖層，請通過“上移圖層”和“下移圖層”按鈕進行移動。

要在編輯器中保存更改，請單擊ОК。要取消更改，請單擊“取消”按鈕。

請注意，在編輯器中編輯/刪除樣式后，單擊“確定”，所有執行的更改將永久應用于相關對象。

6、模型文字

模型文本工具旨在在3D視圖或關卡上插入文本。

要插入文本：

在“工具”面板上，單擊“模型”文本工具。

設置文本參數：

水平。確定文本級別。

垂直偏移。確定文本相對于級別的垂直偏移量。

按住鼠標左鍵，在3D視圖或關卡的平面圖上設置一個區域。

在“文本編輯器”窗口中鍵入文本。

文本編輯器旨在更改字體，設置文本對齊設置并添加符號。

7、斜體

強調;

左對齊文本;

對齊文本中心;

文本右對齊;

對準;

8、符號

文本編輯器窗口中還有剪切，復制，粘貼，撤消/重做命令。

在“字體系列”列表上選擇一種字體，然后指定“字體大小”。

您可以在“文本比例”框中設置比例，以方便在“文本編輯器”窗口中閱讀文本。此設置不會更改工作平面上的文本大小。

單擊確定。

9、編輯文字

使用選擇工具選擇文本。

雙擊文本以打開“文本編輯器”，或在快捷菜單上選擇“編輯”選項。

3D視圖中的構造可用于“三次”，“圓柱”和“球形”測量模式。

10、模型線

模型線工具包括以下構造模式：

自動相似

通過指定兩個點來排線;

通過指定三個點來弧形;

通過指定起點，中心，終點來弧形;

通過指定中心點和半徑來畫圓。

11、線參數：

線的粗細。

線型。

線條顏色。

水平，確定線路電平。

垂直偏移，確定線相對于水平線的垂直偏移。

在構造和編輯過程中都可以修改參數。

所有通用操作均可用于生產線建設。

為了修改，復制或重定位創建的行，請通過“選擇”工具將其選中。

3D視圖中的構造可用于“三次”，“圓柱”和“球形”測量模式。
