CGTech VERICUT是由美國CGTECH公司開發的一款數控加工仿真系統，由NC程序驗證模塊、機床運動仿真模塊、優化路徑模塊、多軸模塊、高級機床特征模塊、實體比較模塊和CAD/CAM接口等模塊組成，可以交互式模擬NC程序的材料去除過程，用來檢測錯誤、潛在的碰撞以及低效的加工區域，在把程序傳入機床之前，可以讓數控編程人員發現并糾正錯誤，避免工件的試切，也可以優化數控程序的切削速度，獲得更高的加工效率。CGTech VERICUT能夠精確模擬仿真各種數控銑床、數控車床、車銑復合加工中心、線切割、電火花等機床，可以進行多軸銑削/鉆孔以及多軸車削和組合銑削/車削加工，支持用戶利用專案結構樹，瀏覽、配置多個機床設置，每個機床設置有自己?jiǎn)为?dú)的機床結構、夾具、刀具、控制系統和仿真設定，切削毛坯可以從一個機床任務移到另一個機床任務，同時能夠自動定位。具有真實的三維實體顯示效果，可以對切削模型進行尺寸測量，并能保存切削模型供檢驗、后續工序切削加工，具有CAD/CAM接口，能實現與UG. CATIA及MasterCAM等軟件的嵌套運行;VERICUT的機床庫、優化庫、刀具庫數據可以共享，重復使用，進行加工參數優化，減少人工調節，提高加工效率。VERICUT軟件目前已廣泛應用于航空航天、汽車、模具制造等行業，其最大特點是可仿真各種CNC系統，既能仿真刀位文件，又能仿真CAD/CAM后置處理的NC程序，其整個仿真過程包含程序驗證、分析、機床仿真、優化和模型輸出等。

安裝破解教程

1、下載安裝包并解壓縮，雙擊運行vericut_install_v9.1.exe開始安裝，選擇語言中文簡體

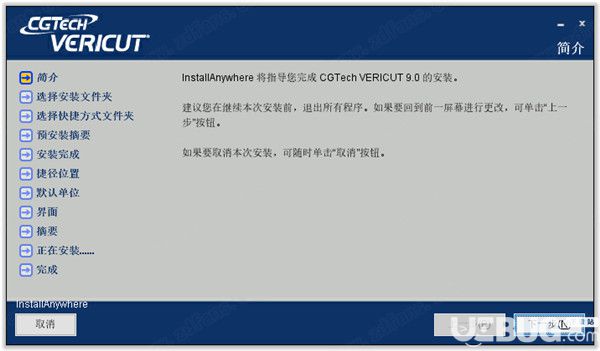

2、開始安裝CGTech VERICUT主程序，點擊下一步

3、閱讀軟件協議，勾選我接受許可協議條款

4、選擇軟件安裝位置，可自行更換安裝路徑

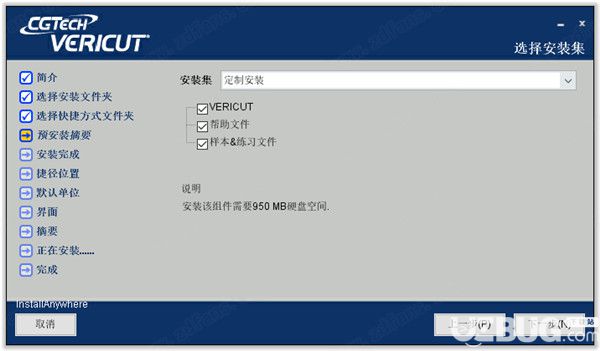

5、選擇安裝方式，這里選擇定制安裝

6、選擇需要的進行勾選即可

7、注意，這里選擇“在本機安裝口令服務器”，然后點擊下一步

8、自行選擇是否創建快捷方式

9、默認即可，直接點擊下一步

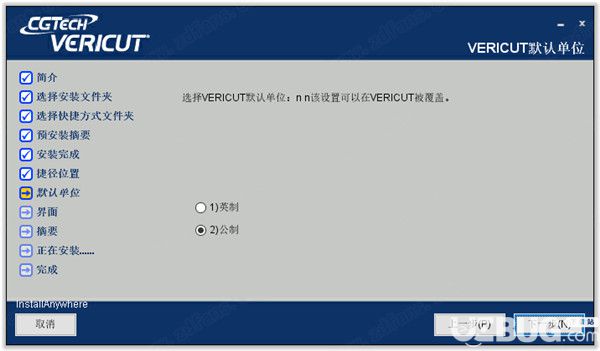

10、選擇默認單位，根據需要進行選擇

11、選擇幫助文件位置

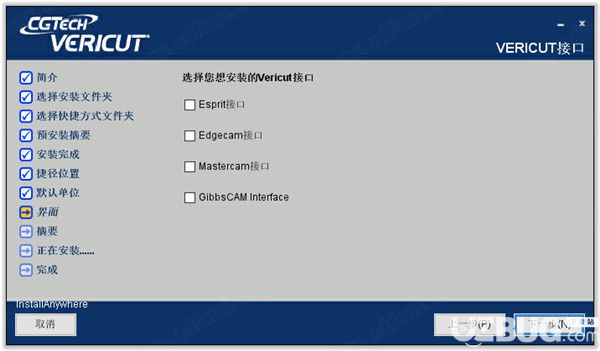

12、選擇安裝的軟件接口

13、一切準備就緒，點擊安裝

14、正在安裝中，請耐心等待一會

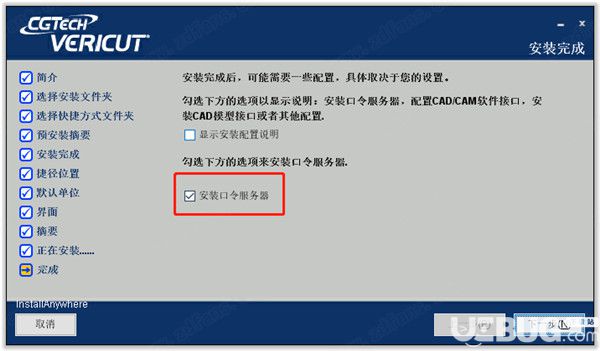

15、安裝完成，還需要進行配置，勾選安裝口令服務器

16、點擊完成即可，退出主程序安裝向?qū)?/p>

17、會自行安裝口令服務器，如果沒有，你也可以運行“license_server_install.exe”開始安裝，選擇語言

18、現在開始安裝CGTech許可服務

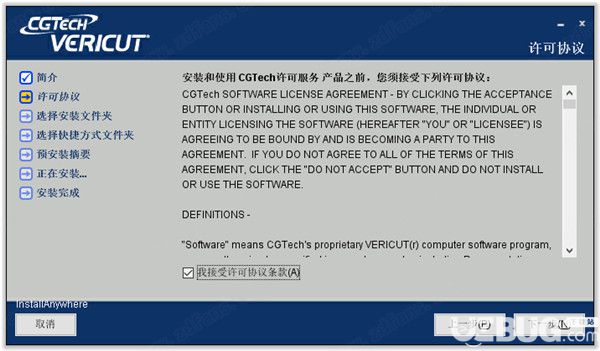

19、一樣的，閱讀許可服務協議，勾選我接受協議

20、選擇安裝位置，默認即可

21、自行選擇是否創建CGTech許可服務的快捷方式

22、一切準備就緒，點擊安裝

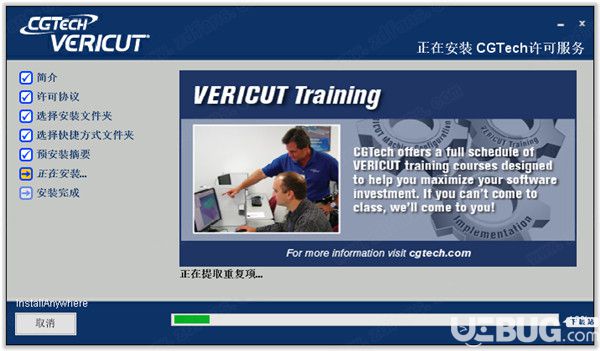

23、正在安裝中，稍等一會即可

24、安裝成功，勾選安裝和配置許可管理服務

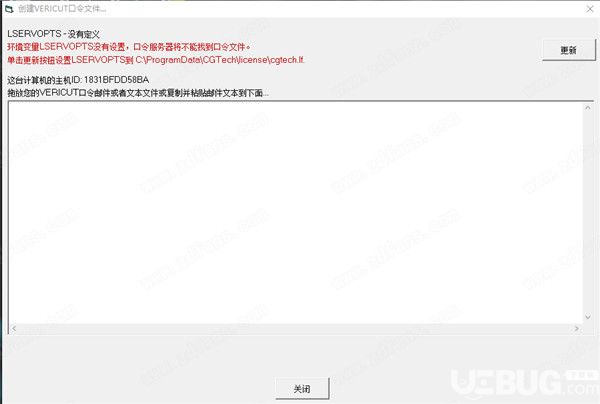

25、如果勾選了“安裝和配置許可管理服務”，那么會出現以下界面，創建VERICUT口令文件，先不要管它，不要有任何操作也不要關閉

26、將ProgramData文件夾復制到C盤跟目錄下

27、再將Program Files文件夾復制到軟件安裝根目錄下

28、將cgthech.lf口令文件拖放該界面中，然后點擊更新

29、正在安裝/啟動服務，稍等一會

30、CGTech許可服務安裝成功，點擊完成退出

31、安裝破解完成，運行軟件即可免費使用了

軟件模塊

1、Verification 仿真、驗證和分析三軸銑削、鉆削、車削、車銑復合和線切割刀路

2、Machine Simulation 建立并仿真CNC機床及各種控制系統，檢驗機床干涉與碰撞

3、OptiPath 通過修改切削速度，優化刀路，實現高效切削

4、Model Export 將仿真后的模型以IGES或STL格式輸出

5、Multi-Axis 仿真與驗證四軸與五軸銑削、鉆削、車削和車銑復合加工

6、Advanced Machine Features 增強VERICUT仿真高級加工功能的能力

7、Machine Developer's Kit 增強VERICUT仿真復雜機床的功能

8、CNC Machine Probing 模擬機床探測頭操作，減少潛在錯誤，節省購買探測設備的成本

9、Inspection Sequence 快速準確地為用戶提供零件加工過程中的各部位尺寸，并以PDG、TXT或HTML的格式輸出，供各個部門引用

10、EDM Die Sinking 模擬驗證電火花加工，支持多電極加工

11、AUTO-DIFF 通過比較設計模型與VERICUT輸出模型，進行過切檢查

12、Cutter/Grinder Verification 驗證多軸磨削

13、Cutter/Grinder Machine Simulation 模擬多軸磨削，檢驗機床碰撞

14、CAD/CAM Interfaces CAD/CAM軟件與VERICUT的接口

15、Mold&Die 模具行業專用模塊。該模塊集中了模具行業常用的VERICUT功能(三軸加工、線切割、電火花加工、Auto-diff功能、優化功能)，節約用戶在軟件上的投資

功能特色

1、新圖形顯示：通過更真實，更清晰的切割過程和機器視圖，更快地渲染。極大地改善了視圖環境-剪切時旋轉或縮放，無縫切換視圖類型或布局以及隨時更改模型的透明度，顏色或其他外觀屬性。在任何視圖中使用主要功能(如Section，X-Caliper和AUTO-DIFF)的新靈活性可以幫助程序員更快地完成工作。

2、速度很重要：在新的觀看環境中進行更快的仿真，并在添加和研磨/修整操作中獲得顯著的性能提升。極大的性能提高了NC程序?qū)忛喌哪芰?，該軟件擁有的免費Reviewer應用程序顯著加快了審閱時間。

3、力量與便利：切片和測量零件及機器的方法越來越簡單?？焖佥p松地清除觀察障礙物，以清晰地觀察切割過程。增強的X-Caliper選項卡提供了更多測量零件或機器幾何形狀的選項，使程序員有信心知道他們的NC程序?qū)a(chǎn)生所需的結果

4、銑車加工工具的增強：新型多功能刀架，用于轉塔車床-易于設置，可安排通過轉塔分度位置訪問的切削刀具。激活用于通過其偏移量進行切割的工具，然后檢查其余工具是否與零件或機器發生碰撞。

5、“重啟”和“停止”功能：快速驗證對NC程序所做的更改，并更好地控制仿真。在“ NC程序”窗口中的任何行上啟動“重新啟動”操作，然后模擬會快速處理到重新啟動行，然后顯示更新以顯示結果。新的“行號/計數停止”選項使處理循環和分支邏輯的程序員可以在NC程序中處理行的特定出現數處停止。

應用亮點

1、驗證

模擬，驗證和分析三軸銑削，鉆孔，車削，銑削/車削和線切割EDM刀具路徑。

2、機器仿真

構建和模擬CNC機床和控制裝置以檢查碰撞。

3、優化模塊

修改進給速率以使工具路徑更快，更高效。

4、力

替代優化方法，根據刀具上的力，主軸功率和最大切屑厚度確定給定切削條件下的最大可靠進給速率。適用于難以加工的材料和復雜的多軸切削，例如5軸側面銑削。

5、型號出口

以IGES，STL，CATIA V5，CATIA V4，ACIS或STEP格式導出“加工后”模型。

6、多軸

模擬和驗證四軸和五軸銑削，鉆孔，車削和組合銑削/車削操作。還支持使用多個通道/轉塔的同步和“捏合”車削操作的模擬。

7、數控機床探測

在加工過程的任何階段創建探測序列。通過模擬探測操作減少潛在的錯誤，節省探測設備的費用。

8、檢查順序

通過VERICUT模擬的在線加工特征生成過程中檢查說明和文檔，節省時間并提高準確性!(包含在基本驗證產品中。)

9、VERICUT評論員

終極車間通訊工具!在不使用許可證的獨立查看器中獲取NC Review模式的所有功能。(包含在基本驗證產品中。)

EDM Die Sinking 準確模擬和驗證EDM模具下沉操作。檢測鑿孔，燒壞過度/不足，去除材料的體積，接觸面積和電極重疊。支持多個電極。(包含在基本驗證產品中。)

10、AUTO-DIFF

檢測設計模型和VERICUT部件之間的差異。執行恒定的鑿孔檢查。

11、添加劑

模擬激光熔覆和其他構成材料的添加工藝。VERICUT直接從NC程序讀取激光參數，控制激光瓦數，載氣流和金屬粉末。這確保了添加劑CNC設備的正確和無碰撞使用。

12、磨床，修整

模擬修整，其中將二次工具應用于砂輪以使研磨表面清新，或改變砂輪切割形狀。VERICUT模擬使用修整器時所需的動態補償，即使磨床與零件嚙合也是如此。

13、CAD / CAM接口

從CAD / CAM系統中輕松方便地驗證刀具路徑。

14、模型接口

讀取指定的模型文件格式，并將其用作庫存，夾具，設計，工具架和機器模型。與模型導出結合使用時，VERICUT的切割庫存也可以用這些格式寫出來。

15、VNCK接口

VERICUT虛擬數控機床仿真的運動學由驅動實際數控機床的相同840D控制軟件驅動。

16、復合應用

用于CNC復合材料制造機械的獨立于機器的離線編程和仿真軟件。為復合材料零件設計師，機械工程師，工藝工程師，NC程序員和制造工程師提供工具。

17、鉆孔和緊固

VERICUT鉆孔和緊固件(VDAF)是一款用于模擬和編程自動鉆孔和緊固機器的軟件應用程序。VDAF獨立于機器和CAD系統。

使用教程

一、數控加工工藝系統的仿真環境構建

要進行NC程序仿真，需要預先構建整個工藝系統的仿真環境，一般過程如下：

(1)工藝系統分析，明確機床CNC系統型號、機床結構形式和尺寸、機床運動原理、機床坐標系統以及所用到的毛坯、刀具和夾具等

(2)建立機床幾何模型，用三維CAD軟件建立機床運動部件和固定部件的實體幾何模型，并轉換成VERICUT軟件可用的STL格式

(3)建立刀具庫

(4)在VERICUT軟件中新建用戶文件，設置所用CNC系統，并建立機床運動模型，即部件樹

(5)添加各部件的幾何模型，并準確定位

(6)設置機床參數

(7)保存所有文件

二、進行仿真操作，檢驗NC程序正確性

用定制好的操作面板時，操作過程如下：

(1)單擊上面建立的桌面快捷方式，啟動VERICUT，并調用所需用戶文件和進入所需工作目錄。

(2)單擊菜單“File→custom interface”，進入已定制好的操作界面。

(3)在定制操作界面設置工件半徑、長度。

(4)在定制操作界面設置工件原點Z值。

(5)單擊操作界面上的“新建NC程序”，打開記事本輸入NC程序，并保存(編寫NC程序應按當前工藝環境，如刀具號)。

(6)單擊操作界面上的“選擇NC程序”，指定剛才編寫的NC程序。

(7)單擊工具條上的“單步仿真”或“連續仿真”鍵，開始加工仿真。

(8)用測量工具測量工件尺寸，檢查加工結果。

用縮放、移動和旋轉工具，能從不同視點觀察、測量工件。僅更換NC程序、設置不同工件尺寸，即可進行所需程序和工件的加工仿真。

使用說明

如何提高VERICUT生產率?

1、系統考慮因素

計算機速度-VERICUT在更快的計算機上運行速度更快。在比較不同制造商生產的計算機時，您可以通過比較浮點計算的處理器速度來了解VERICUT將如何執行。

多處理器-與具有雙處理器的計算機相比，VERICUT在具有單個處理器的同類計算機上運行速度快10-20%。

內存-VERICUT可用的內存量可以有所不同。有關內存建議，請參閱“VERICUT系統要求”。如果您打算處理大型刀具路徑，復雜的切削操作或使用AUTO-DIFF，則可能需要更多內存。當物理內存(RAM)耗盡時，VERICUT使用虛擬內存(硬盤)。當VERICUT有足夠的物理內存時，可以獲得最佳性能。過多的內存不會使VERICUT運行得更快，但是，內存不足會降低它的速度。

CGTech VERICUT 9與其他應用程序同時運行-即使您的系統可以輕松地運行VERICUT或其他大型應用程序(例如CAD/CAM軟件包)，同時運行它們可能會導致資源競爭：內存，磁盤空間等。在這些條件下，計算機開始“分頁”“或”交換“內存(又名”磁盤抖動“)，這會對性能產生負面影響。磁盤抖動的癥狀是：持續的硬盤驅動器活動或噪音，活動應用程序緩慢，出現“內存不足”錯誤消息或警告。在最壞的情況下，您可能會耗盡可能導致計算機崩潰或掛起的所有可用內存。在確定系統運行應用程序所需的內存量時，請務必考慮將同時運行的所有應用程序的內存要求。

顯卡-VERICUT使用2-D光柵(像素圖)圖形。它不使用三角形著色(例如使用像OpenGL或Direct3D這樣的3-DAPI)，紋理映射或許多(如果有的話)矢量繪圖。所有顯卡(即使是最便宜的)都會做pixmap圖形。該卡需要足夠的顯示器或視頻存儲器以所需數量的顏色驅動顯示分辨率。例如，8mb的顯示內存可能足以在真彩色上進行1024x768顯示，但可能只能以1600x1024分辨率進行64k色顯示。VERICUT5.0或更高版本在真彩色顯示環境中表現最佳。更昂貴并不一定意味著“更好的VERICUT”。運行VERICUT時，低成本卡經常勝過昂貴的卡。

2、公差

切割分辨率-“切割分辨率”值(參見“項目”選項卡>“設置”>“屬性”選項卡)控制應用于工件的切割精度。此值直接影響比較或?qū)С瞿Ｐ?，?yōu)化刀具路徑，檢查刀架碰撞，“快速進給”誤差，動態旋轉速度和變焦速度的結果的速度和質量。較大的切割分辨率值使VERICUT更快，但生成的切割模型和碰撞檢查將不太準確。較小的切割分辨率值可能會減慢模擬速度，但可提供執行詳細模型分析或?qū)С觯瑑?yōu)化等所需的高精度。

較大的切割分辨率值可能適用于快速目視檢查，或僅使用X-Caliper分析模型(無AUTO-DIFF)。

如果您希望使用AUTO-DIFF，模型導出，優化或檢查非常小的模型詳細信息，請使用較小的切割分辨率值。

模型文件容差-從CAD系統導出的模型文件(如立體光刻(STL)或VERICUT模型文件)應使用適合其在VERICUT中使用的公差來創建。例如，用作庫存工件，固定裝置或NC機器組件的模型可能不需要像AUTO-DIFF用于檢查鑿槽或多余材料的模型那樣精確。輸出具有過小公差值的CAD模型會導致非常大的模型文件大小導致VERICUT使用大量?jī)?nèi)存。類似的考慮因素適用于轉換將在VERICUT中使用的IGES模型文件的容差。假設您有足夠的內存，模型文件大小/復雜度不會影響VERICUT中的切割速度。

3、其他提示和技巧

軸顯示-圖形區域中顯示的軸(例如，通過“項目”選項卡>“軸”或右鍵單擊快捷菜單)，切削速度較慢。為獲得最佳性能，請?jiān)谇懈钋扒宄休S。
