念懸工具箱v8.2免費版

念懸工具箱主要對繁瑣的機械式工作進行優化，對有規可循的工作進行總結，念懸工具箱源于塑膠模具設計行業，源代碼適用范圍可以擴展到幾乎所有使用CAD的用戶!

軟件特色

★特色功能★--配置

查看“D:\念懸工具箱\win10輸入法設置說明.docx”文件，設置好電腦輸入法環境，從此不再為頻繁地切換中英文而煩惱，

此功能無需輸入命令，自動根據你的操作切換中英文輸入法，此功能幾乎可讓所有的cad用戶受益!

(當CAD中運行這些命令的時候會自動切換為中文輸入，MTEDIT EATTEDIT TEXT -TEXT TEXTEDIT MTEXT -MTEXT SAVEAS FIND MLEADER BLOCK

還有鼠標左鍵雙擊一些需要打字的東西時也會自動切換為中文輸入)

★特色功能★---排位

1，使用“合并文件”功能可以快速對3d產品轉出來的dwg格式文件進行匯總，使用“快速建塊”功能可以快速對參與排位的產品視圖進行建塊。

2，“半自動排位”功能的復制與移動可以快速地對產品進行排位。

3，“自動模仁”功能可以快速地確定已經排位好的若干個產品視圖的模仁大小，模仁R角可為0，默認在模仁中心生成直徑12的澆口套孔，

自動標注好自動生成的模仁邊界尺寸。

4，“自動鑲針”功能可以快速對所有需要做鑲針的部位自動自動自動確定鑲針直徑的大小，自動生成鑲針的外形，并自動標注鑲針的直徑。

5，“自動鑲件”功能可以快速對所有需要做鑲件的部位自動生成鑲件的外形。

★特色功能★---出圖

1，提供4種“合并文件”功能，可以快速對3d產品轉出來的dwg格式文件進行匯總，推薦使用“合并文件4”功能。

2，提供3種“自動圖框”功能，可以快速套好需要出圖的零件視圖的圖框，自動調整位置，自動調整圖框大小(圖框必須是標準A4圖框做成的屬性塊)，

推薦使用“自動圖框3”功能，可以方便地利用已經修改好零件名稱的圖框。其他兩種功能則需要在“D:\念懸工具箱\自定義零件庫”中修改nx_zx_tk.dwg縱向圖框文件，

如有必要，一起修改nx_hx_tk.dwg橫向圖框文件，注意圖框字體出現亂碼則還需要替換缺少的字體。原理是將縱向或橫向圖框復制到當前文件，自動調整位置與大小。

3，提供3種“圖框?qū)R”功能，可以快速地整理圖框。

4，“常用工具集4”工具欄里面的標注功能使用的是當前的標注樣式，注意標注樣式設置的“基線間距”必須比“文字高度”大1mm，全局比例設置為1，否則標注可能會重疊，

推薦使用“新建標注樣式”功能創建常用的標注樣式。

5，“常用工具集5”工具欄里面的標注功能，只需要一個標注文字高度合適的標注樣式(一般用文字高度3，基線間距4，全局比例設置為1)即可完成大部分標注工作，

程序自動通過圖框的比例設置好當前標注樣式的全局比例， 圖框如果用自己公司的注意圖框名稱要有tk字樣且圖框是標準的A4圖框放大縮小的屬性塊，例如在原來的圖框名后面添加_tk后綴，程序才能識別。

6，螺絲規格請修改“D:\念懸工具箱\ls”里面的相關文件，頂針規格請修改“D:\念懸工具箱\dz”里面的相關文件。修改原則：塊可以編輯但不能分解塊，特別是動態塊，

有尺寸標注的不能丟失標注關聯。一般程序的工作原理都是插入文件本身，或者插入文件里面的塊。

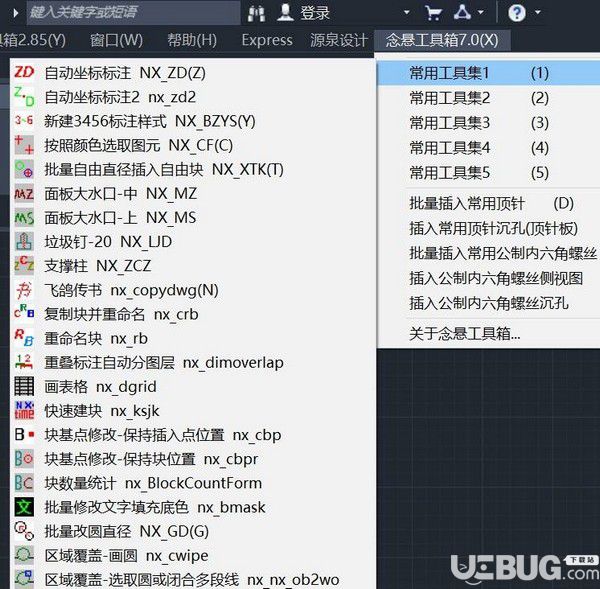

7，常用功能技巧：

“飛鴿傳書”功能一般用于批量將所選文件里面的若干個圖框復制到指定文件，方便“自動圖框3”功能調用，注意與“數據傳輸”功能的區別。

“對齊移動”功能一般用來調整組裝圖的視圖位置。

“基點復制旋轉”功能一般用來將鑲針或鑲件從法向視圖復制并旋轉到合適的投影位置，方便出車床圖或縮小圖框。

“移動--加強版”功能一般用來調整零件三個視圖之間的相對位置。

開發前言

念懸工具箱源于塑膠模具設計行業，源代碼適用范圍可以擴展到幾乎所有使用CAD的用戶，作者最大限度地對有興趣學習CAD二次開發的朋友提供源代碼及相關幫助。

本工具箱主要對繁瑣的機械式工作進行優化，對有規可循的工作進行總結，對已有的程序功能進行細化，對國內外有實際意義的程序進行捕捉并付諸于日常的工作之中。

作者希望使用本工具箱的朋友盡量能分享自己的一些“珍藏品”,也希望大家能提出各自的問題或建議，我整理優化后可以對工具箱作相應的升級，

后期的版本更新中所有做出貢獻與努力的人員都會在程序中呈現。

由衷地感謝分享源代碼的各位前輩，為打造屬于中國廣大用戶自己的工具箱，希望有更多的朋友參與，在層層鋪墊之下，相信在未來的某一天開始，

cad二次開發的門檻對廣大用戶不再高不可攀，命運掌握在自己的手里，你還在寄希望于專業開發人員會去無償拯救蒼生嗎?還是你覺得他們的收費功能可以真正地滿足你的工作?

還是你甘于現狀不愿突破?

每一個工具箱或多或少都有不能照顧所有用戶的地方，提供選擇與機遇讓用戶在更高的起點放飛自我，

才能最大限度地實現它的價值。我期待念懸工具箱在集百家之長后能誕生更多的行業私人專屬工具箱且它又是屬于廣大用戶的……

注意事項

一，安裝與加載

1，建議安裝在電腦根目錄下，例如：“D:\念懸工具箱”，“E:\念懸工具箱”。

2，CAD工作空間必須是經典模式(CAD2015及更高版本的用戶需另行設置模式，百度“高版本cad設置經典模式”就會有相關教程)。

3，打開CAD，在菜單欄->工具->加載應用程序(在念懸工具箱文件夾內找到nx.VLX文件，點擊加載，這是本程序唯一的加載方式，其他方式會出問題，

若有安全問題窗口彈出繼續點加載)->關閉。

4，重新啟動CAD

二，修改快捷鍵，雙擊打開“快捷鍵.lsp”文件，參照格式修改，此文件請自行備份!否則可能會被卸載程序刪除。升級安裝時請注意更新說明，

部分命令名稱可能會有所修改。

三，頂針與螺絲規格修改，打開“念懸工具箱”文件夾，自由修改里面的內容，注意插入點要在坐標原點，后續版本將有源代碼的修改控制權!

四，其他需要批量插入的功能，如果是標準件請聯系作者添加，或者使用“批量自由直徑插入自由塊”功能，此功能主要針對圓circle，

也可以使用“線交點布?jí)K”功能，此功能主要針對線line，兩項功能靈活使用，“一步登天”不是夢。

五，更多功能說明請加作者 QQ，此QQ號僅發布及交流“念懸工具箱”的相關技術問題，

關于工具箱的提議請盡可能的加念懸工具箱的官方QQ號或進工具箱的QQ群，如此才能得到確切地回復!!

六，部分功能低版本的cad不支持，例如支撐柱zcz，這是動態塊，低版本cad使用這個功能可能會出問題。

七，升級工具箱請注意看更新歷史，對于修改過的數據請注意備份!!!安裝之前請先卸載當前工具箱并刪除“念懸工具箱”文件夾。

八，所有可以進行私人定制的功能都可以找作者無償提供相關技術支持，內部版本的獲取僅取決于你對本工具箱的貢獻大小。

九，查看教程“D:\念懸工具箱\教程”文件夾里面的視頻，或許可以達到事半功倍的效果。
