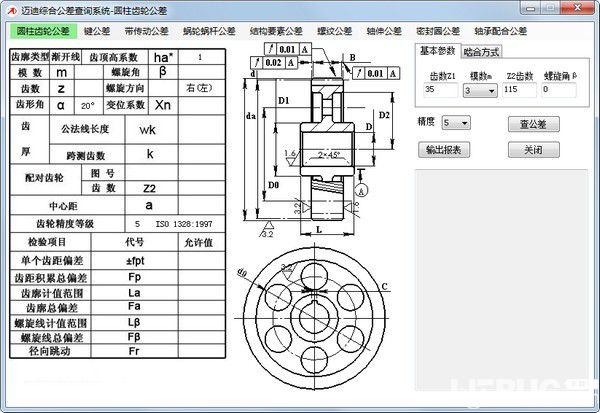

邁迪綜合公差查詢系統v4.1.0官方版

邁迪綜合公差查詢系統是工程師日常設計過程中經常需要查閱機械設計手冊來選定所設計產品的公差要求，為了避免在查閱手冊過程中耽誤太多時間，增加并完善了綜合公差查詢功能，對于常用的“圓柱齒輪公差”“鍵公差””軸伸公差””軸承配合公差”等綜合公差數據進行了更新維護。

軟件相關

尺寸公差

尺寸公差簡稱公差，是指允許的，最大極限尺寸減最小極限尺寸之差的絕對值的大小，或允許的上偏差減下偏差之差大小。尺寸公差是一個沒有符號的絕對值。極限偏差=極限尺寸-基本尺寸，上偏差=最大極限尺寸-基本尺寸，下偏差=最小極限尺寸-基本尺寸。尺寸公差是指在切削加工中零件尺寸允許的變動量。在基本尺寸相同的情況下，尺寸公差愈小，則尺寸精度愈高。

尺寸公差是指在零件制造過程中，由于加工或測量等因素的影響，完工后的實際尺寸總存在一定的誤差。為保證零件的互換性，必須將零件的實際尺寸控制在允許變動的范圍內，這個允許的尺寸變動量稱為尺寸公差。

例：

1，基本尺寸 設計給定的尺寸：30mm

2，極限尺寸 允許尺寸變動的兩個極限值：

最大極限尺寸=30+0.01=30.01mm

最小極限尺寸=30-0.01=29.99mm

3， 極限偏差 極限尺寸減基本尺寸所得的代數值。即最大極限尺寸和最小極限尺寸減基本尺寸所得的代數差，分別為上偏差和下偏差，統稱極限偏差?？椎纳?、下偏差分別用大寫字母ES和EI表示:

上偏差 ES=30.01-30=+0.01

下偏差 EI=29.99-30=-0.01

4， 尺寸公差：允許尺寸的變動量，即最大極限尺寸減最小極限尺寸，也等于上偏差減下偏差所得的代數差。尺寸公差是一個沒有符號的絕對值。

公差：30.01-29.99=0.02

或0.01-(-0.01)=0.02
