SP Meta Tool是一款手機測試工具,它支持BT Tool、GPStool、Sensor Tool、DVB Tool等測試,還可以可選擇USB或COM2端口。
如何使用:
一、建立連接
首先用串口線將手機和電腦連接,用RF Switch將手機和CMU連接,手機要求電池在位,不開機。

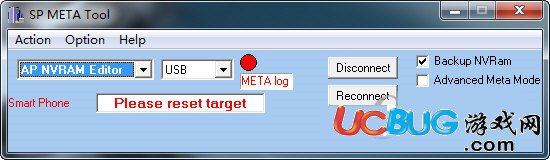

之后打開META
1、選擇串口線的端口為USB;2、點擊Disconnect;3、點Reconnect;4、對手機上電。
稍等幾秒后若連接成功則端口顯示為灰色(注意:必須按照1234的順序執行)
二、檢查手機各部分是否OK
WIFI部分:
點擊左邊紅色方框中的下拉菜單,選擇WIFITool,彈出下圖:
選擇Channel/TX,Rate:802.11b(1M-11M),802.11g(6-54M)選擇一個即可,然后點擊Go:
BT部分(和WIFI共電路,如果WIFI調試oK,則可直接測試MT):
用步驟完成TX部分調試:
1、選擇發射模式
2、選擇 single frequency(CH 1-78)
3、選擇包類型,如圖。
4、設置7為最大功率
5、查詢下BT地址,OK繼續。
6、Start,查看儀表。
GPS部分;
在CNR測試模式,我們需要信號源Agilent E4438C設置Gps信號(1575.42MH)
信號強度為-130dBm,我們檢查其CNR在40+/-5dB-H左右。
FM部分
