WinAVR是開源社區的一個用來開發AVR單片機的GCC編譯器，WinAVR可運行于32位Windows操作系統中，并兼容64位Windows操作系統。WinAVR 是GNU 組織推出的AVR 單片機的gcc 編譯器，該編譯器的編譯效率極高。gcc 編譯器是開源的，是免費的。使用gcc 編譯器，可以掌握標準c 的語法等，為學習Linux 等奠定基礎。
winavr 編譯器安裝教程：
下載完成后，運行安裝程序。
選擇語言
你沒有必要因?yàn)榫幊潭x擇英文，也可以選擇你更熟悉的中文。
歡迎界面
歡迎界面將提示你安裝馬上開始。建議你關閉其他正在運行的程序，正在進行的系統更新。屏幕背景將變成藍色，任務欄會消失。這只是安裝程序?yàn)榱俗屇慵凶⒁饬Φ淖龇?。你依然可以通過鍵盤上的Windows鍵調出開始菜單和任務欄。

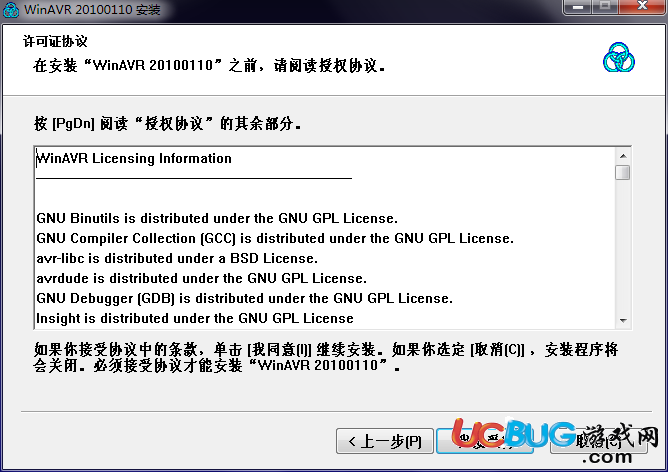

許可協議
WinAVR在GNU GPL許可協議下發布。接受許可協議，以繼續安裝。

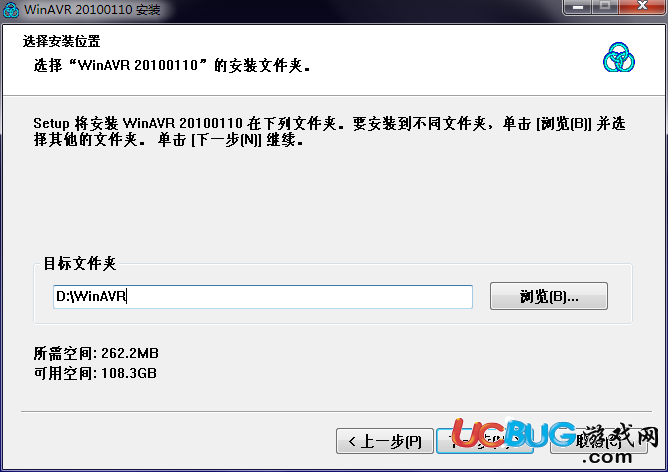

選擇路徑
選擇安裝路徑。最佳的做法是安裝在一個不包含空格的路徑下，這樣會避免很多可能的問題。
選擇組件
選擇額外的組件。
Install Files，安裝文件。它是必要的選項。
Add Directories to PATH，將程序目錄添加到PATH環境變量。強烈建議的選項，添加到PATH之后，你就可以直接調用WinAVR命令，而不必切換到程序路徑。
Programmers Notepad，代碼編輯器，也是一個簡單的IDE。建議安裝，它體積小巧，卻能為編程帶來極大便利。

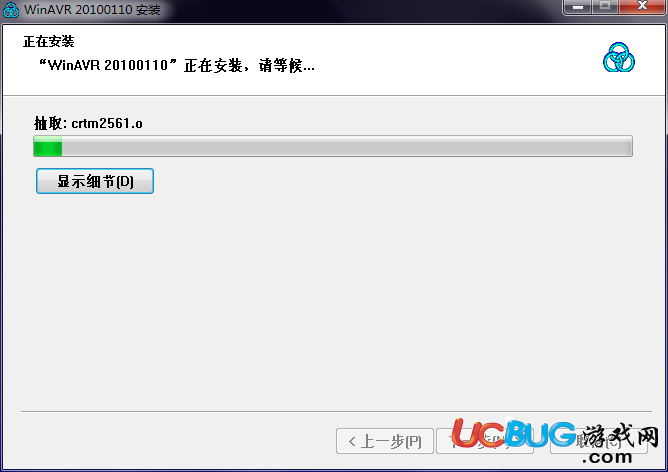

安裝進度
安裝過程中會顯示安裝進度，此過程會持續幾分鐘，這取決于你的計算機速度。

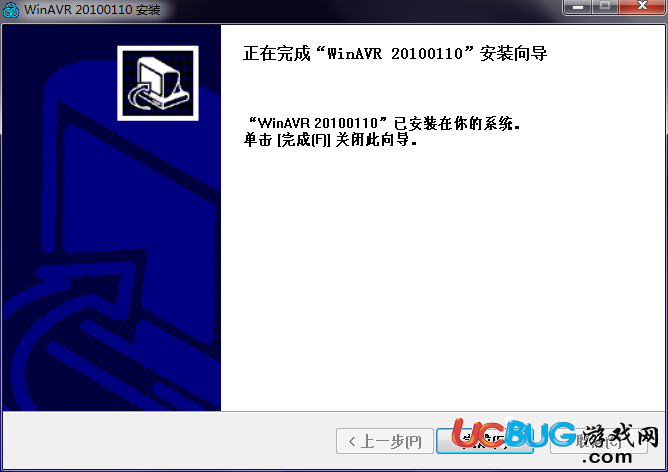

安裝完成
若安裝順利完成，則會跳到完成界面。點擊完成離開安裝界面。
winavr 編譯器簡單使用教程：
啟動Programmer's Notepad
在開始菜單中尋找WinAVR 20100110（也可能是其他版本號） > Programmers Notepad [WinAVR]，打開程序。
新建項目

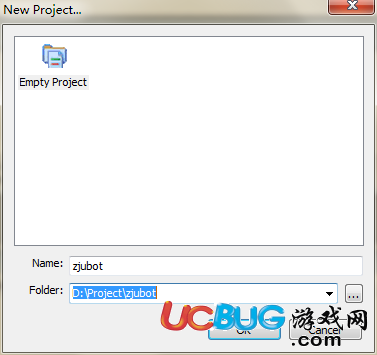

File > New > Project，新建一個項目。
指定項目的名字，并選擇項目路徑。項目路徑是存放的所有項目文件，最好為它選擇一個一個單獨的空目錄。
編寫代碼

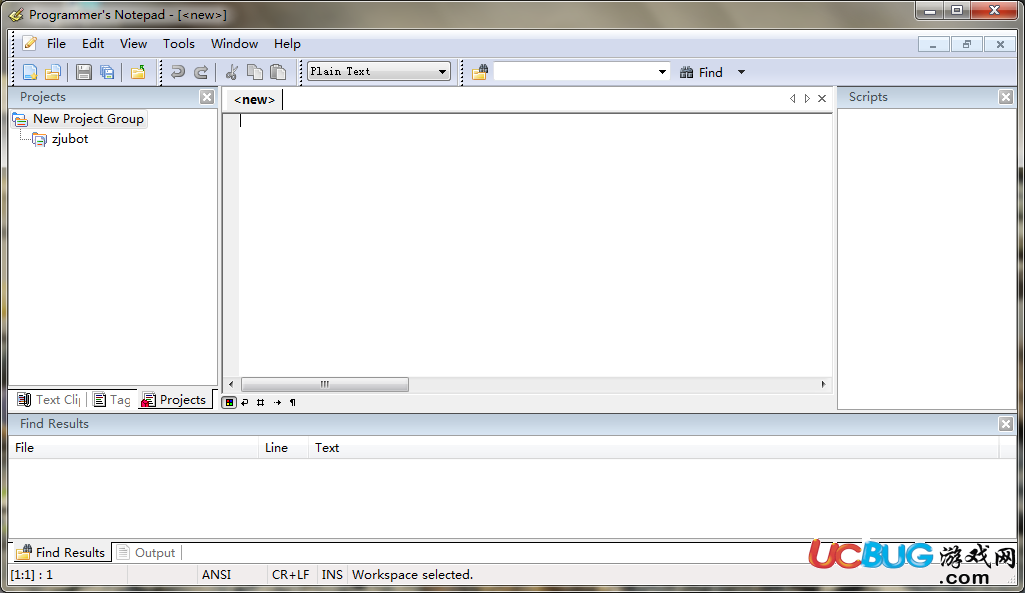

在啟動Programmer's Notepad時，已經默認加載了一個新建的空白文檔，這個文檔還沒有被保存，也沒有設置文件類型，文本不會被識別為代碼。如果打開的時候沒有文件，則可以點擊工具欄左側的新建文件按鈕，創建一個空白文件。
我們可以先隨意輸入一些文本，然后保存。保存按鈕在工具欄的左側，也可以再“File”菜單里選擇“Save”。注意文件的保存的文件夾最好與前面項目文件夾一致。文件名以“.c”結尾可以幫助Programmer's Notepad識別代碼類型。
然后，我們就可以將此C源代碼文件包含到項目中去了。右擊窗口左側項目面板中的我們前面新建的項目，在右鍵菜單中選擇“Add Files”。之所以要將C代碼文件添加到項目中，是為了便于項目的管理。
現在，就可以在C文件中添加代碼了。試著將下面的代碼復制到編輯器中，或者自己書寫代碼。
//此程序?qū)崿F(xiàn)8個LED的亮與滅
//所使用的開發板為MEGA128，PB接8個LED燈，1為亮，0為滅
//若使用不同的開發板，則應相應修改
#include <avr/io.h> //AVR頭文件
#include <util/delay.h> //內部函數頭文件
int main(void)
{
PORTB = 0xff;//初始化PB口
DDRB = 0xff;//設置PB口為輸出
while(1){
PORTB = 0xff;
_delay_ms(500);//延時500毫秒
PORTB = 0x00;
_delay_ms(500);//延時500毫秒
}
}

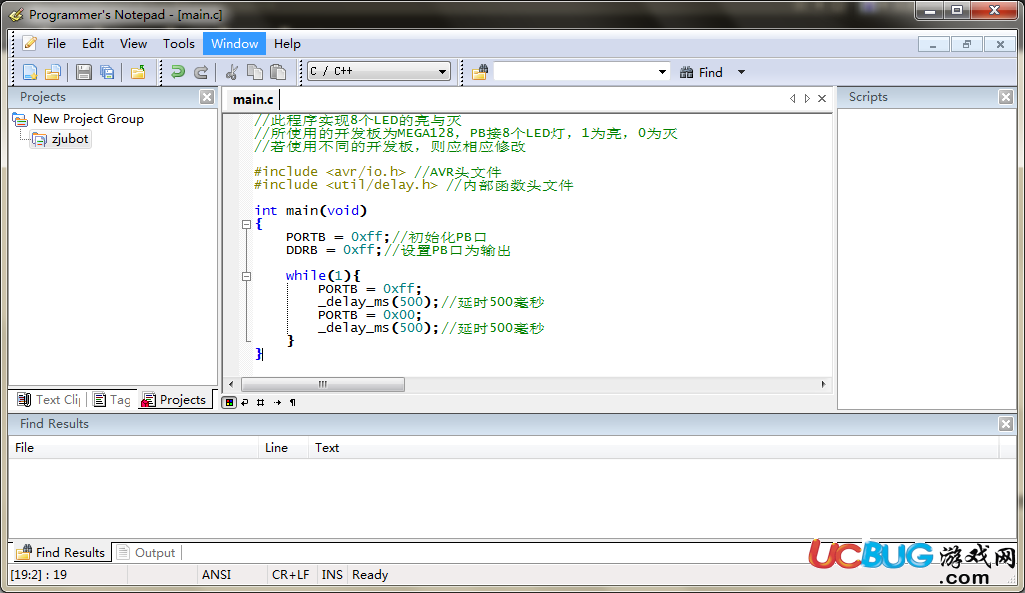

輸入代碼之后，編輯器能夠自動識別代碼，并以不同顏色標記。
如此，代碼便編輯完畢了。但現在還不能直接開始編譯，因?yàn)檫€沒有配置makefile。
Makefile

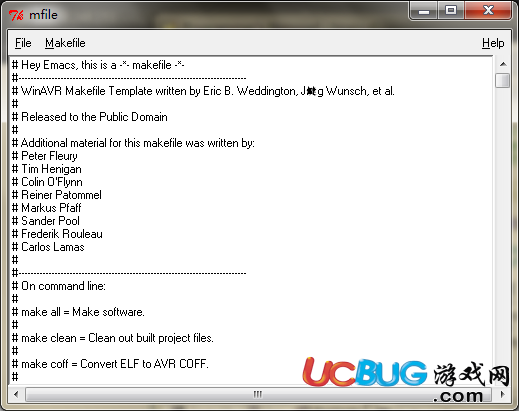

在開始菜單中打開WinAVR > MFile [WinAVR]。
在程序菜單打開Makefile，在菜單中選擇各個選項。
首先是Main file name，即包含main函數的C文件。只需要輸入文件名即可，不需要后綴(.c)。

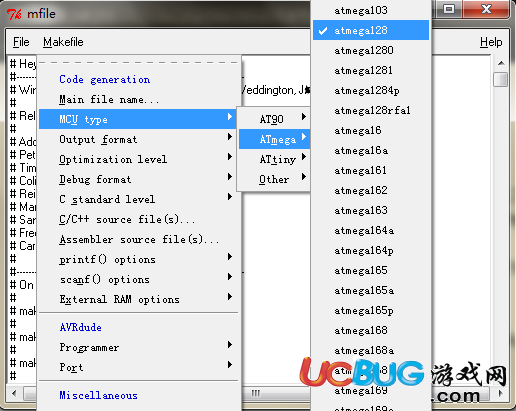

下面是MCU type，也就是單片機的型號，這里使用的是ATmega系列的atmega128。
當你選擇了選項之后，會發現Makefile文件多了一行“MCU = atmega128”。這個小程序的作用就是在你通過菜單修改選項時，同步修改makefile文件。

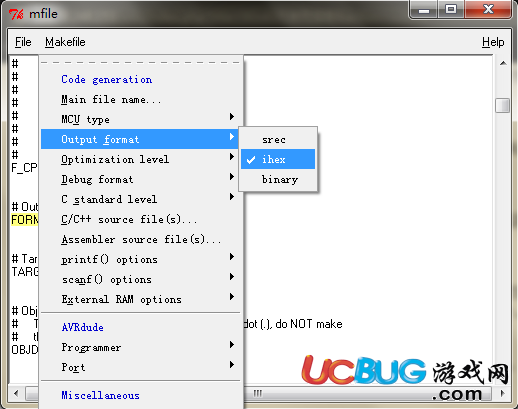

然后是Output format，即編譯輸出的文件類型。這里我們選擇ihex（十六進制文件），這種文件可被下載程序下載到單片機中。

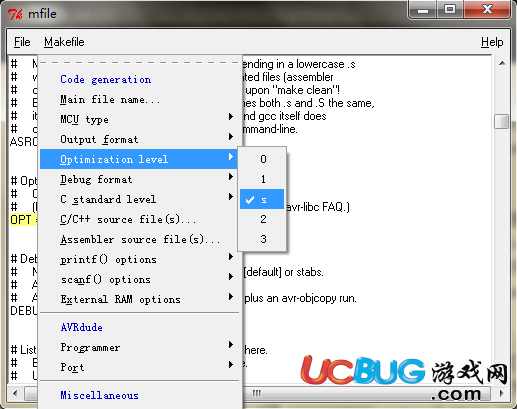

接下來是Optimization level選項，選擇默認的s即可。
之后是Debug format選項，這里我們使用GDB和Insight調試工具，因此要選擇第一個“ELF/stabs”。

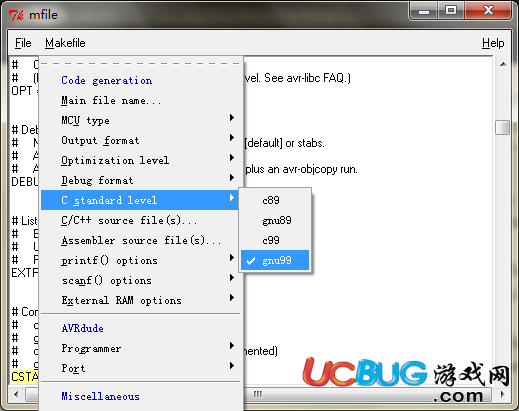

C standard level，即C語言標準。C99和GNU99是不同的，這里我們選擇GNU99。
C/C++ source files，C/C++源文件。如果除了main文件還有其他C/C++源代碼文件，則需要用此選項添加。
還有一個芯片的晶振頻率，需要手動修改。在菜單中選擇Makefile > Enable Editing of Makefile，啟動手動編輯?，F(xiàn)在就可以像編輯文本一樣修改makefile文件了。找到
# Processor frequency. # This will define a symbol, F_CPU, in all source code files equal to the # processor frequency. You can then use this symbol in your source code to # calculate timings. Do NOT tack on a 'UL' at the end, this will be done # automatically to create a 32-bit value in your source code. # Typical values are: # F_CPU = 1000000 # F_CPU = 1843200 # F_CPU = 2000000 # F_CPU = 3686400 # F_CPU = 4000000 # F_CPU = 7372800 # F_CPU = 8000000 # F_CPU = 11059200 # F_CPU = 14745600 # F_CPU = 16000000 # F_CPU = 18432000 # F_CPU = 20000000 F_CPU = 8000000
將F_CPU的數值修改為與你的單片機一致。F_CPU的值也可在C代碼中用#define F_CPU設定，代碼中的定義會覆蓋makefile中的定義。
編輯好之后，F(xiàn)ile>Save as，保存此makefile文件到項目文件夾下，文件名為必須為Makefile。
編譯程序
有了Makefile之后，就可以編譯程序了。

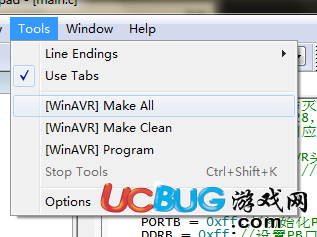

回到Programmer's Notepad，確保代碼已經保存。使用菜單欄的Tools > Make all [Win AVR]，編譯程序。
若程序沒有錯誤，編譯就能順利完成。若有錯誤，則會在下方的結果中提示。
現在我們轉到項目所在的文件夾，就能看到WinAVR編譯輸出的文件了。
.hex后綴的文件是Flash文件，可以通過燒寫程序下載到AVR單片機的Flash中去。
.eep后綴的文件是EEPROM文件，可以通過燒寫程序下載到AVR單片機的EEPROM中去。
現在，一個AVR項目就已經完成了。
