使用Multisim軟件繪制電路原理圖，無論是放大電路，亦或是其他的波形變換電路，都需要用到示波器控件。今天小編就來介紹NI Multisim示波器的作用，如果你是新手用戶，不妨了解參考。
Multisim電路仿真軟件中的示波器功能怎么使用
打開Multisim電路仿真軟件，進入界面，新建一個文件，如圖，在右側儀器欄中點擊示波器(第四個)，

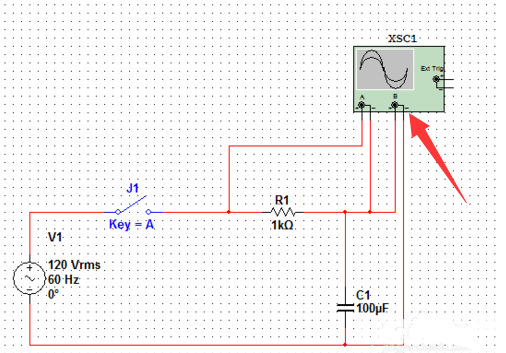

添加一個函數發生器和一個示波器，然后按下圖連接，注意要接地，
然后點擊運行按鈕，開始仿真(一般來說，在電路沒有錯誤的情況下才能開始仿真)，軟件只能檢測一些邏輯錯誤，并不能檢查出由于某個電阻阻值不合適的問題，

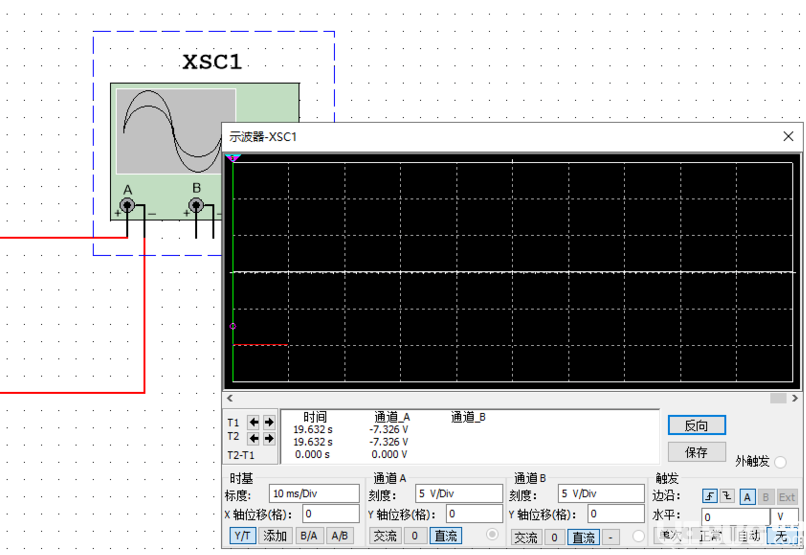

如圖，雙擊示波器就可以看到波形了，
示波器有兩個通道，可以同時觀察兩路信號，例如要看一個電阻兩端電壓變化，就把示波器的A通道和電阻兩端并聯，
如果還要看電容兩端電壓變化，再把電容兩端并聯到B通道，

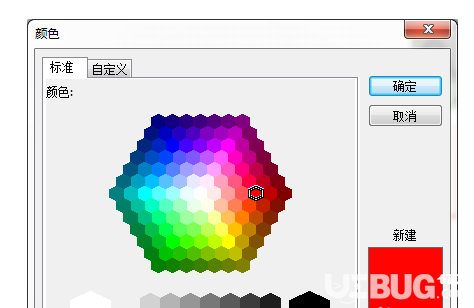

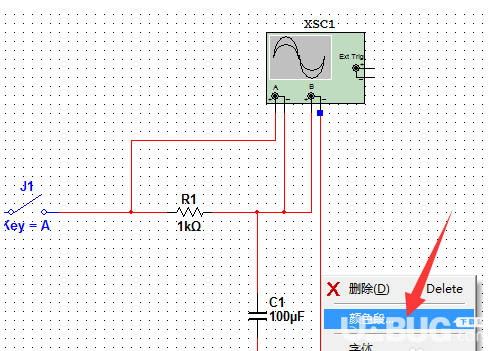

如果線路圖很復雜，各個通道信號看起來比較亂，你可以設置通過顏色進行區分，比如選中示波器B通道正極相連的導線，右鍵，然后選擇顏色段，選擇一個顏色即可，
注意，NI Multisim仿真的電路和實際是有區別的，只是提供參考意見。
